ATTENZIONE! Questo circuito è stato progettato per funzionare
direttamente con la tensione di rete! Per cui deve essere montato, collaudato ed
installato da personale competente. E' estremamente sconsigliato l'uso a persone
non competenti!
La guerra tra ladri e tecnici...
Dopo aver ricevuto diverse
richieste in merito ad un simulatore di sensore antifurto, ho pensato di
progettarne uno.
Questo simulatore di
sensore antifurto funziona a tensione di rete (230V~) oppure di base a 5Vcc La guerra tra tecnici e ladri è in continuo
movimento, molti ladri conoscono gli impianti ed i sensori delle aziende
"standard", ma d'altro canto sanno che la tecnologia è sempre più dotata di
sensori sempre più sofisticati.
Il punto è porre un dubbio
nel ladro, cioè metterlo di fronte ad un led lampeggiante con cadenza
standard sarebbe banale, così facendo ho pensato di utilizzare un led
bicolore, oppure due led uno rosso ed uno verde, che abbia una cadenza come
di raffica di sondaggio del sensore con impulsi sul led rosso di 50ms e
pause da 70ms, intervalli tra 3 secondi a 10 secondi di pausa con alternanze
con il led verde sempre in simulazione di "sondaggio"
Sensore antifurto simulato

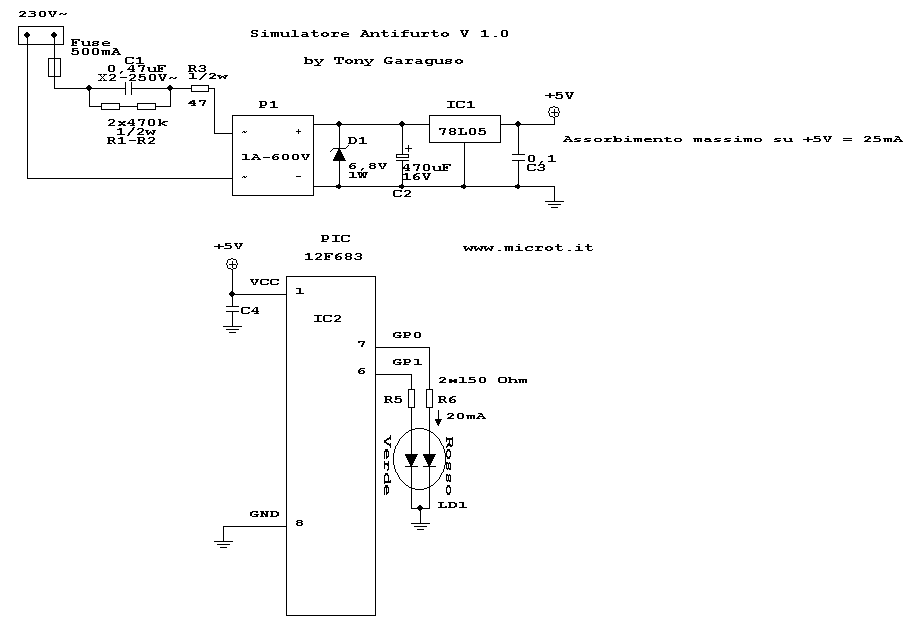

Schema elettrico

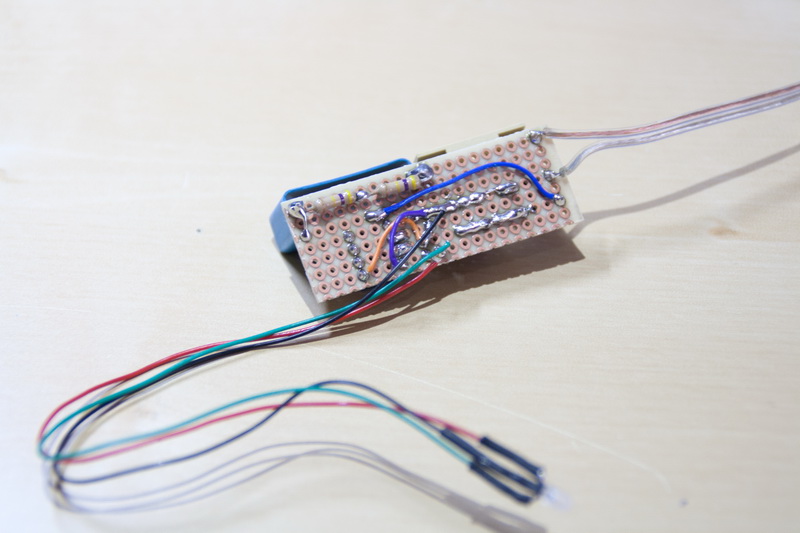

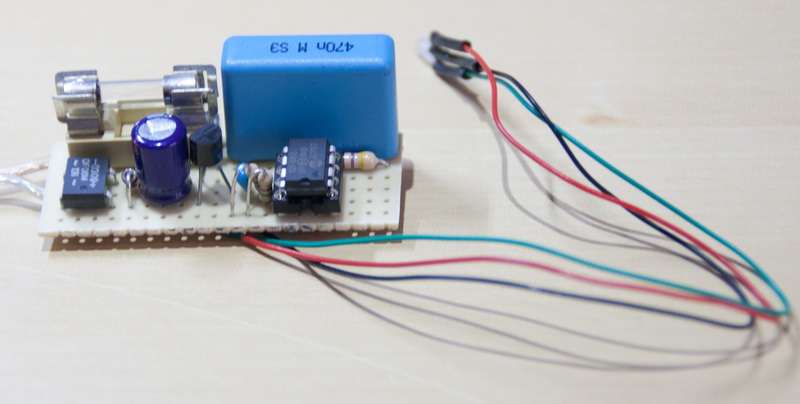

Prototipo
Prototipo

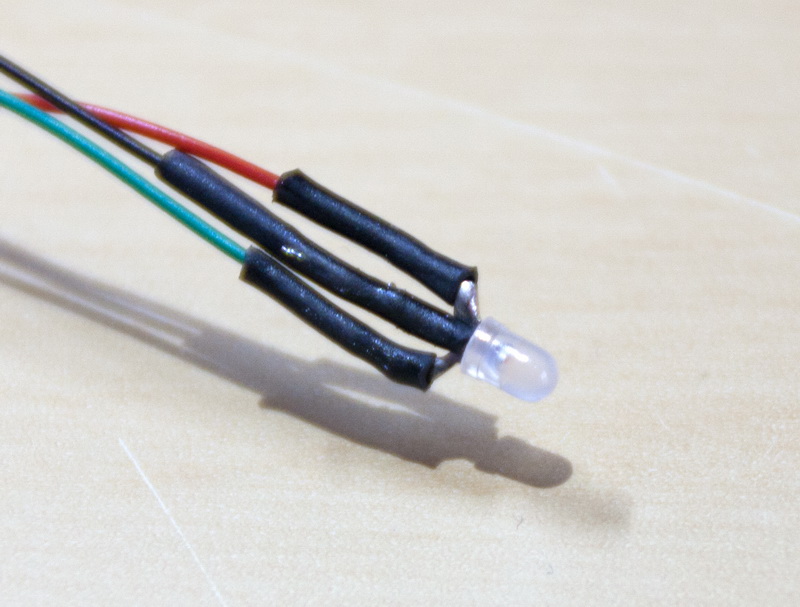

Particolare del led bicolore
Due parole sull'alimentatore
Questo alimentatore è utile per piccoli progetti con micro
alimentabili direttamente dalla rete, purché siano alimentati a 5V e non
superino 25mA, se occorre un po' più di corrente occorre aumentare il valore
di C1, condensatore in categoria X2
