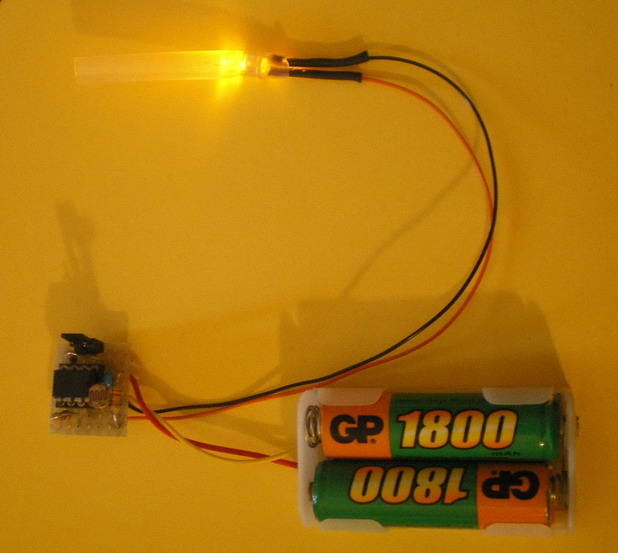

Il micro funziona tramite l'oscillatore interno impostato a 1MHz in modo che la sua corrente si aggiri intorno i 220/260 microA, il led viene pilotato tramite il pin 5 uscita PWM con la frequenza di funzionamento impostata a 10KHz.

Se viene inserito il jumper 1, quando la candela led si trova in un ambiente illuminato, si spegne automaticamente, mentre quando la luminosità si abbassa sotto la soglia preimpostata, si attiva automaticamente. Se il jumper 1 viene eliminato. la candela led funziona sempre fino ad esaurimento delle batterie.

Per modificare la soglia di intervento luce/buio occorre modificare la resistenza R3, attualmente da 220K. è possibile mettere come R3 una resistenza ad esempio da 33K con in serie un trimmer da 180K/220K in modo da poter regolarne in modo fine la soglia di intervento.

Nel micro sono presenti diverse funzioni che gestiscono il PWM con diverse soglie di ritardo e più esattamente con step da 2mS a 10mS, per rendere gli incrementi e decrementi di luminosità i più reali possibile.

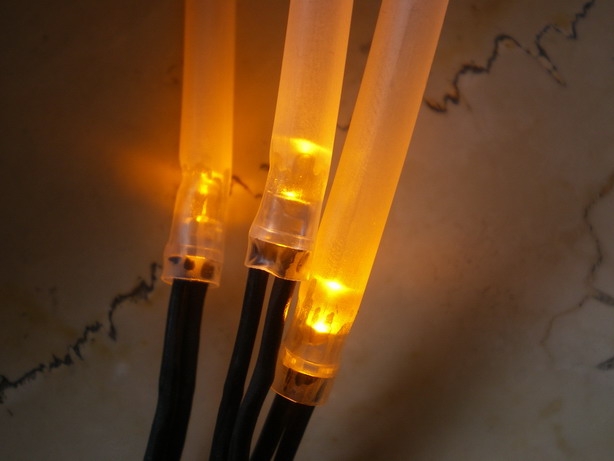

Osservando la fiamma di una candela accesa, si presenta una fiamma pressoché regolare, con leggeri aumenti e diminuzioni di luminosità, senza mai spegnersi, e periodicamente, la fiamma traballa a volte velocemente a volte più lentamente. Tutti questi effetti sono stati inseriti nel software.

Aggiornamento v2.01 del 28/12/2010: Miglioramento dell'effetto candela ed allungamento del singolo ciclo a circa 13minuti di effetti continui e non ripetuti danno alla fiamma un realismo migliore compresa la fiamma che traballa random come quando qualcuno passa vicino alla fiamma di una candela accesa...
