Orologio
con LCD e PIC 18F4620 v. 2.0
Premi il pulsante in alto a sinistra per l'ultima versione

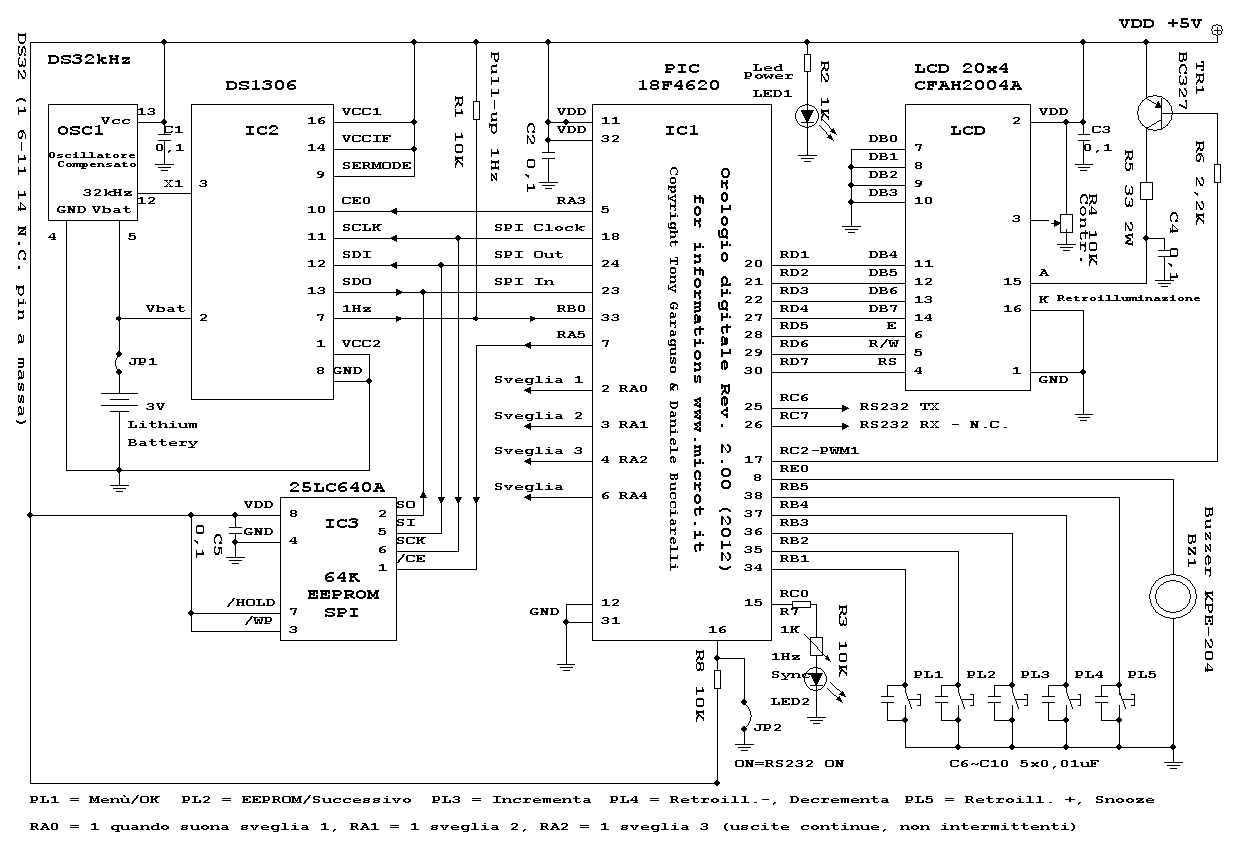

La versione 2.0 di questo orologio è stata testata ed ha le seguenti caratteristiche:
1) Implementate lingue Italiano, Inglese e Tedesco runtime tramite il pulsante PL3
2) Creato circuito stampato (pcb)
3) Eliminato oscillatore compensato da 10MHz ed attivato oscillatore interno a 8MHz
4) Eliminata resistenza su MCLR
5) Eliminate resistenze di pull-up su pulsanti PL1~PL5
6) Al momento NON invia più i dati di sincronizzazione via seriale poichè è in fase di studio la possibilità di inviare alla EEPROM i compleanni e le feste tramite RS232 in modo da poterli aggiornare o modificare senza più usare i pulsanti.
A breve sarà disponibile il kit di montaggio che comprende i seguenti componenti:
Circuito stampato (pcb), PIC 18F4620 già programmato (all'ultima versione), DS1306, DS32KHz, LCD blu/bianco, Transistor, Resistenze e trimmer multigiri, Condensatori, Zoccoli torniti, Pulsanti, Led, Buzzer, Batteria al litio, Strip maschio e jumper.
Grazie al lavoro di Daniele Bucciarelli è stato realizzato il pcb sottostante che è in fase di test e tra non molto sarà disponibile la versione definitiva.

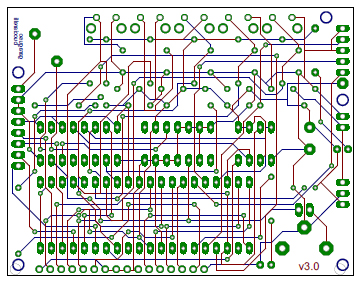

PCB Provvisorio

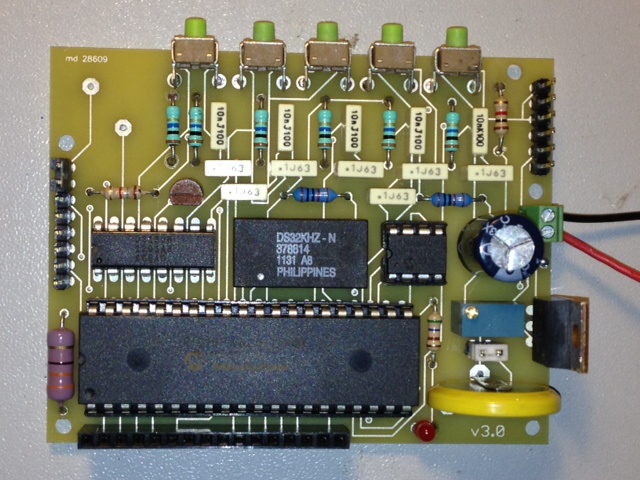

Foto del PCB V.3.00 montato

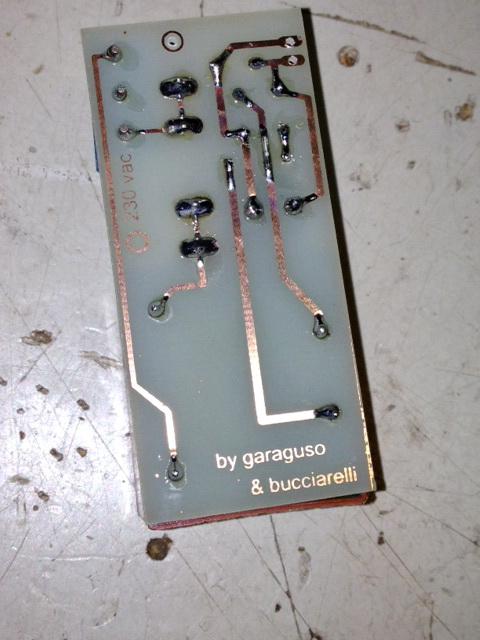

PCB Alimentatore

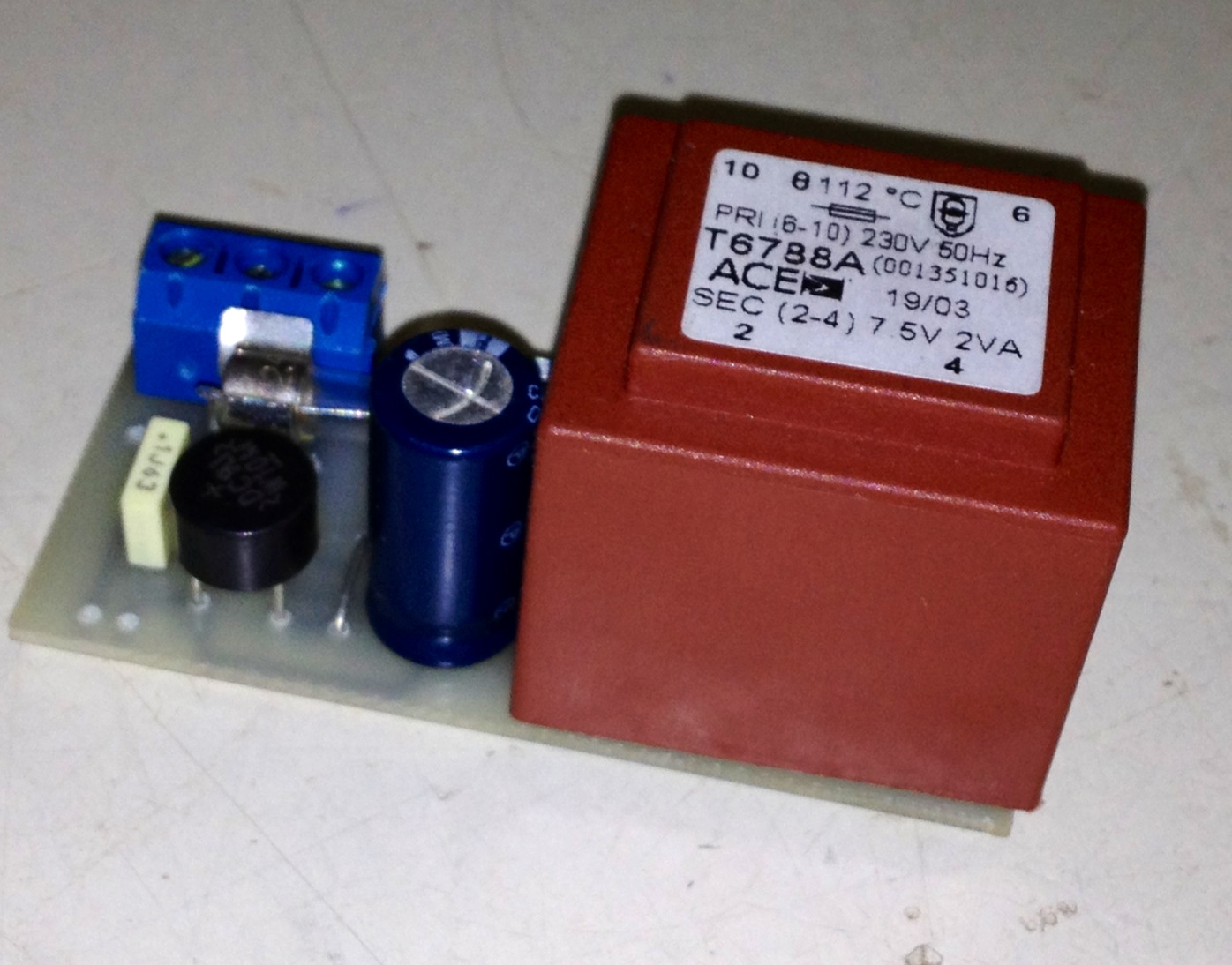

Alimentatore montato

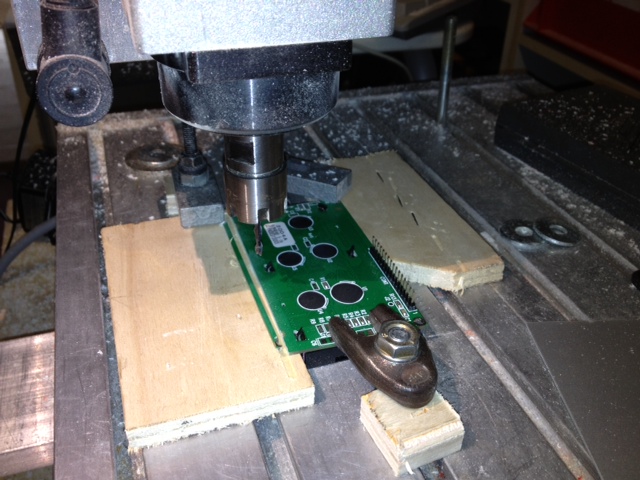

Come dice Daniele: "Barba e capelli" all'LCD

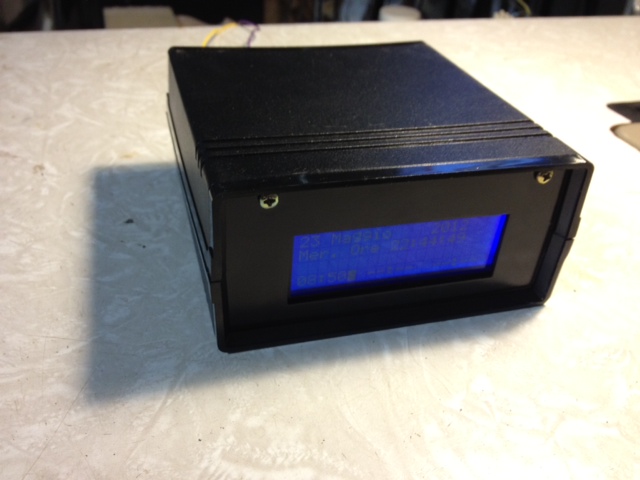

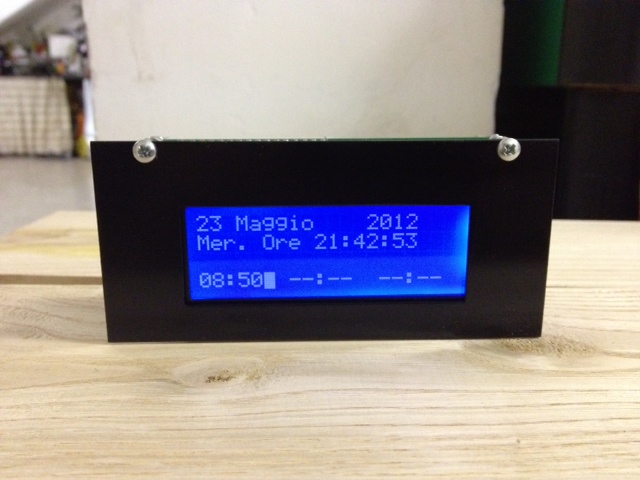

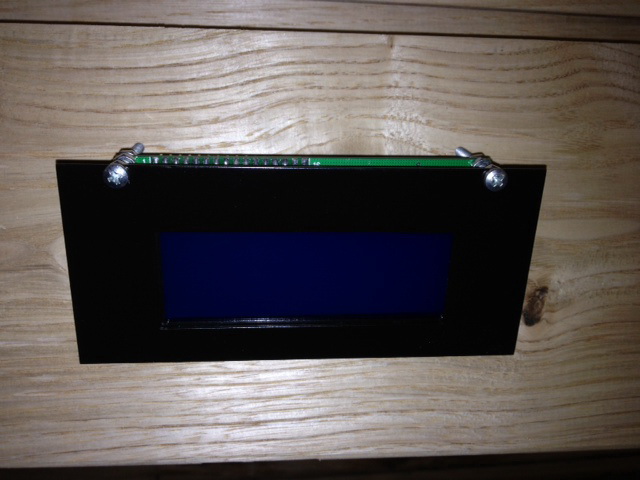

LCD montato sul pannello anteriore
Prova tecnica...
Beh... non è male!

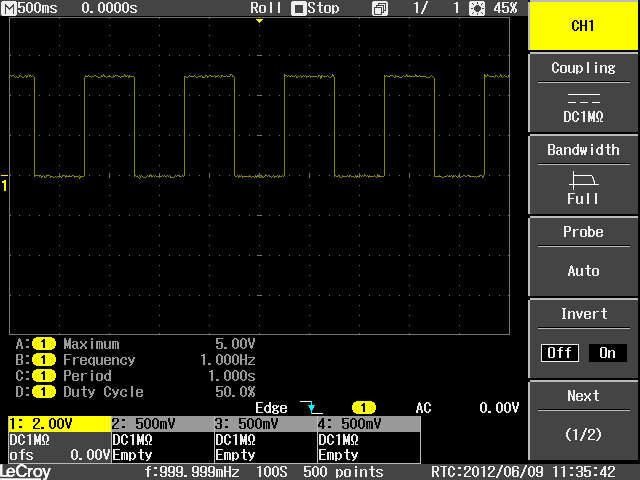

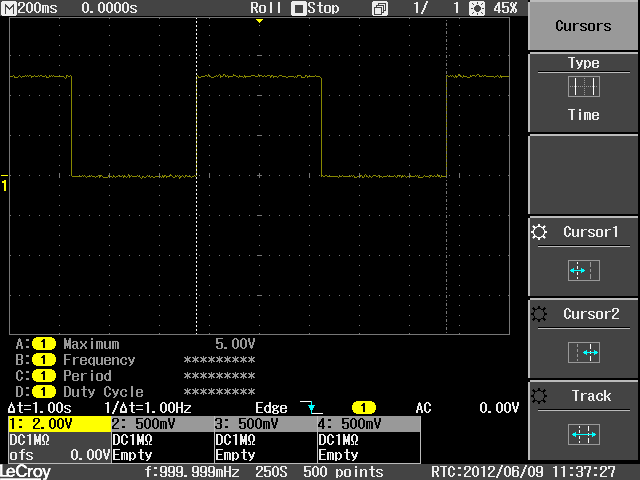

Segnale 1Hz
Segnale 1Hz

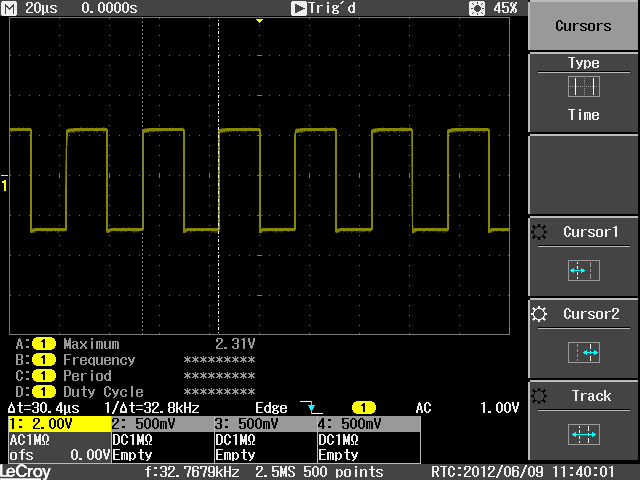

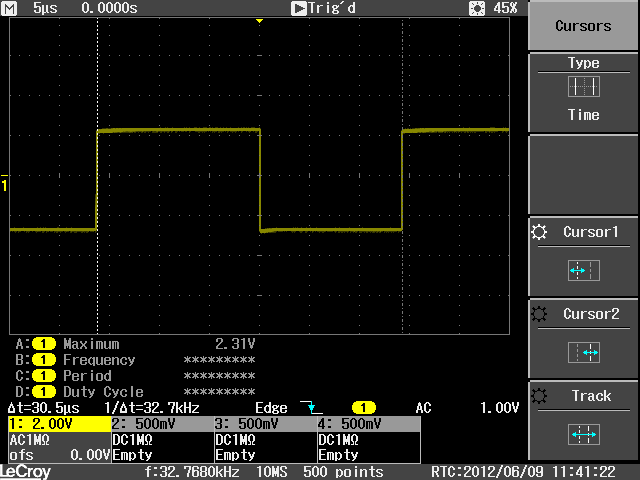

Segnale 32.768 Hz
Segnale 32.768 Hz

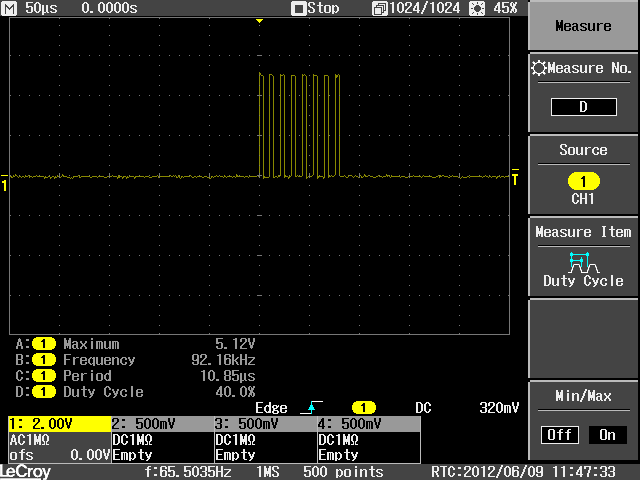

SPI Clock

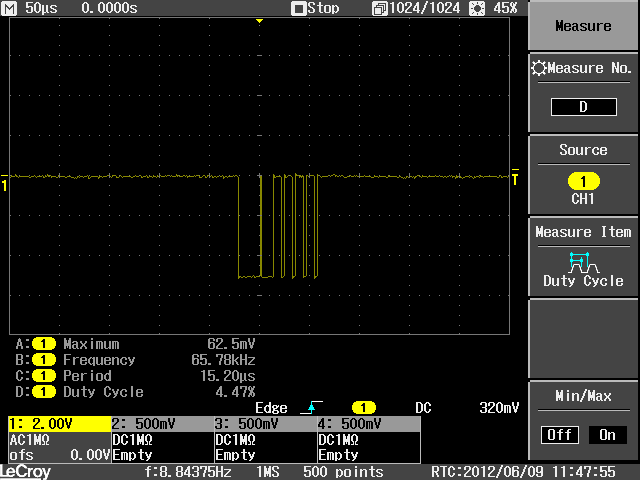

SPI SDI

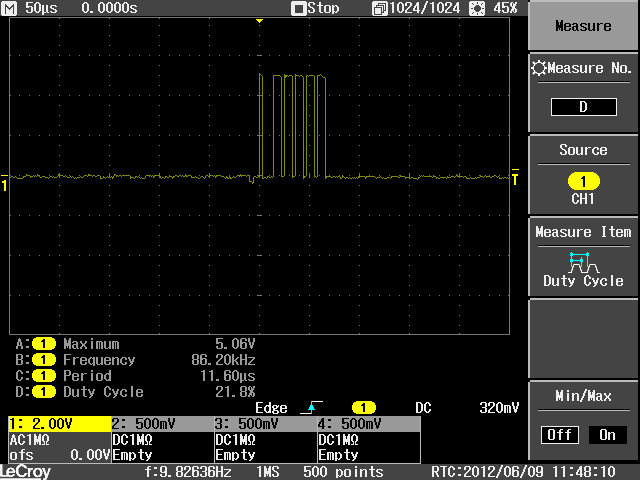

SPI SDO
Chi ha già realizzato le versioni precedenti può scaricare gratuitamente il firmware e fare le modifiche sopra indicate:
File .HEX italiano per PIC 18F4620 versione 2.00 del 12/06/2012 Clock18F v2.0.rar (14k)
