Orologio con LCD e PIC 18F4620 v. 2.03

Riepilogo caratteristiche

• Orologio datario 24h con lcd 4 righe per 20 caratteri.

• Riga 1: giorno, mese, e anno, Riga 2: giorno della settimana (es: Lun. per Lunedì), ore, minuti e secondi, Riga 3: eventuale festa o compleanno e nel menù di impostazione, vengono visualizzate come descrizione le varie modalità di sveglia. Riga 4: le tre sveglie con relativa modalità di impostazione oppure la scritta Snooze con la visualizzazione del tempo residuo.

• Ottima precisione garantita dall’oscillatore compensato in temperatura DS32KHz.

• Lingue supportate: Italiano, Inglese e Tedesco modificabili tramite pulsante

• 3 sveglie autonome impostabili: Una sola volta, Sempre, Week Lun-Ven, Week Lun-Sab con uscite digitali indipendenti per ogni singola sveglia, o uscita digitale unica comune a tutte le sveglie, oppure buzzer.

• Modalità snooze di 10 minuti ripetibile all’infinito.

• Passaggio ora legale estiva/invernale e viceversa automatico

• Memorizzazione e visualizzazione fino a 255 feste e/o compleanni fino a 3 eventi al giorno.

• Luminosità della retroilluminazione regolabile a piacere in 10 steps.

• Batteria 3V al litio per il backup dell’orologio/calendario DS1306

• Batteria 9V di backup per il funzionamento dell’orologio in assenza di rete, senza retroilluminazione lcd e lampeggio del led 1Hz a cadenza di 5 secondi.

• Gestione Timeout sui pulsanti (Vedere specifiche)

Schema elettrico versione 2.03 (27/08/2012) (Schema elettrico identico alla versione 2.02)

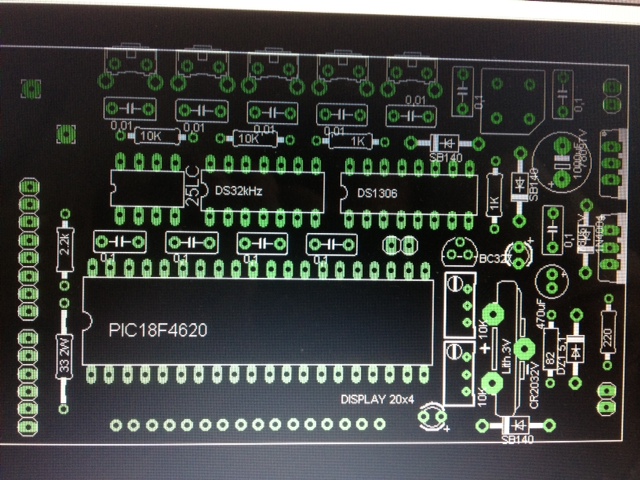

PCB versione HW 4.00 - Serigrafia (Autore: Dott. Bucciarelli Daniele)

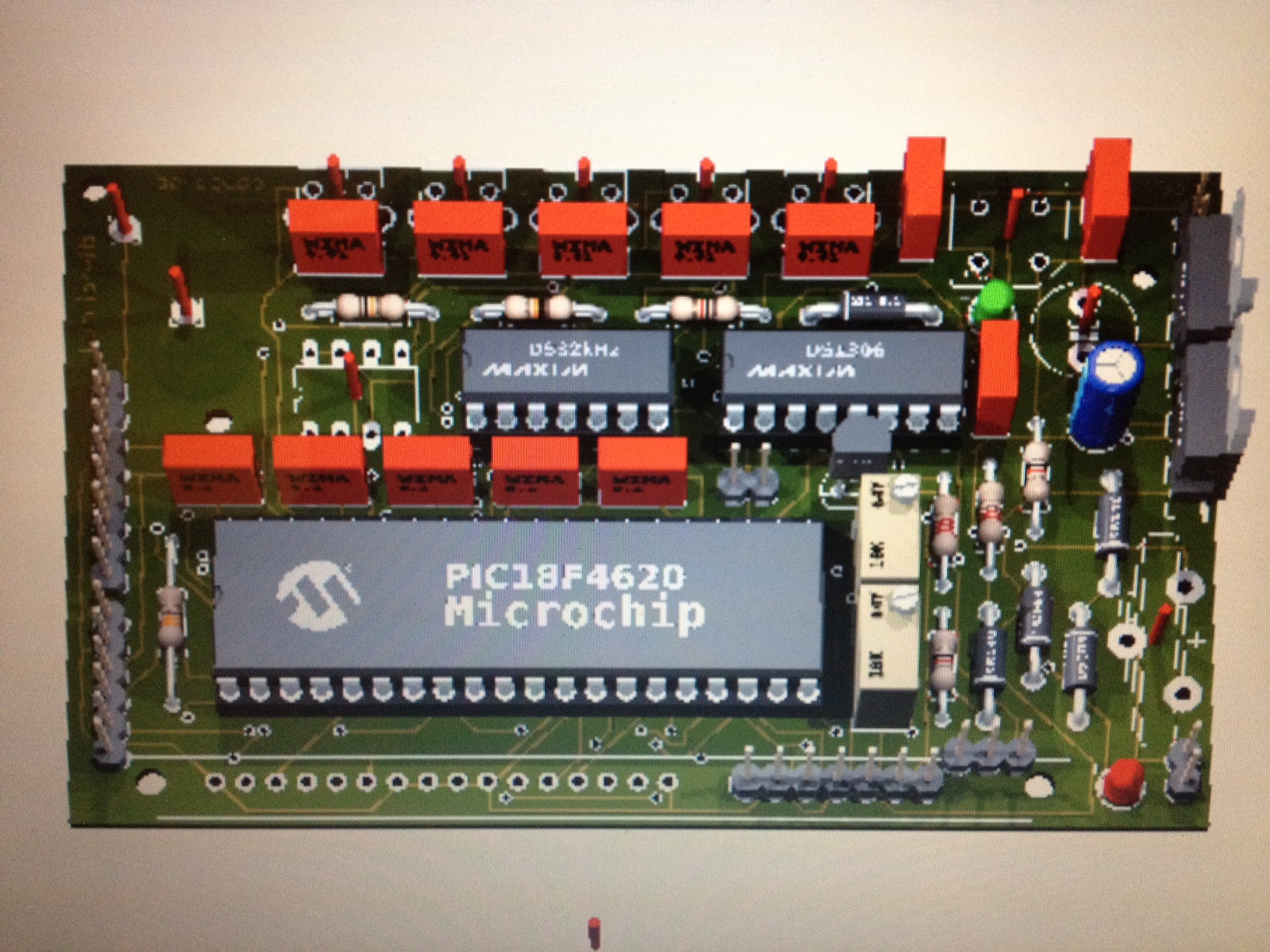

Rendering della versione HW 4.00
