Orologio con LCD e PIC 18F4620 v. 4.00 SMD

Versione con trasformatore integrato e display lcd BIG

Versione SW 4.00 e HW 6.00

Differenze con la versione SW 4.00 e HW 6.00 smd standard

Questa versione l'abbiamo dedicata al display lcd BIG cioè con dimensioni di 62,5mm x 146mm ed avendo a disposizione più spazio abbiamo allargato il pcb, inserito il trasformatore, fusibile e morsetto per il collegamento del cavo di rete.

Il pcb è unico, nel senso che è stato eliminato il pcb dei pulsantini per cui i pulsantini sono a 90° e non sono luminosi. Sono stati eliminati anche due dei tre moduli rs232/usb in quanto è stato selezionato un solo modulo FTDI (come da foto nei prototipi), che a richiesta viene fornito con il kit.

Chi è interessato al pcb o al kit mi contatti via email.

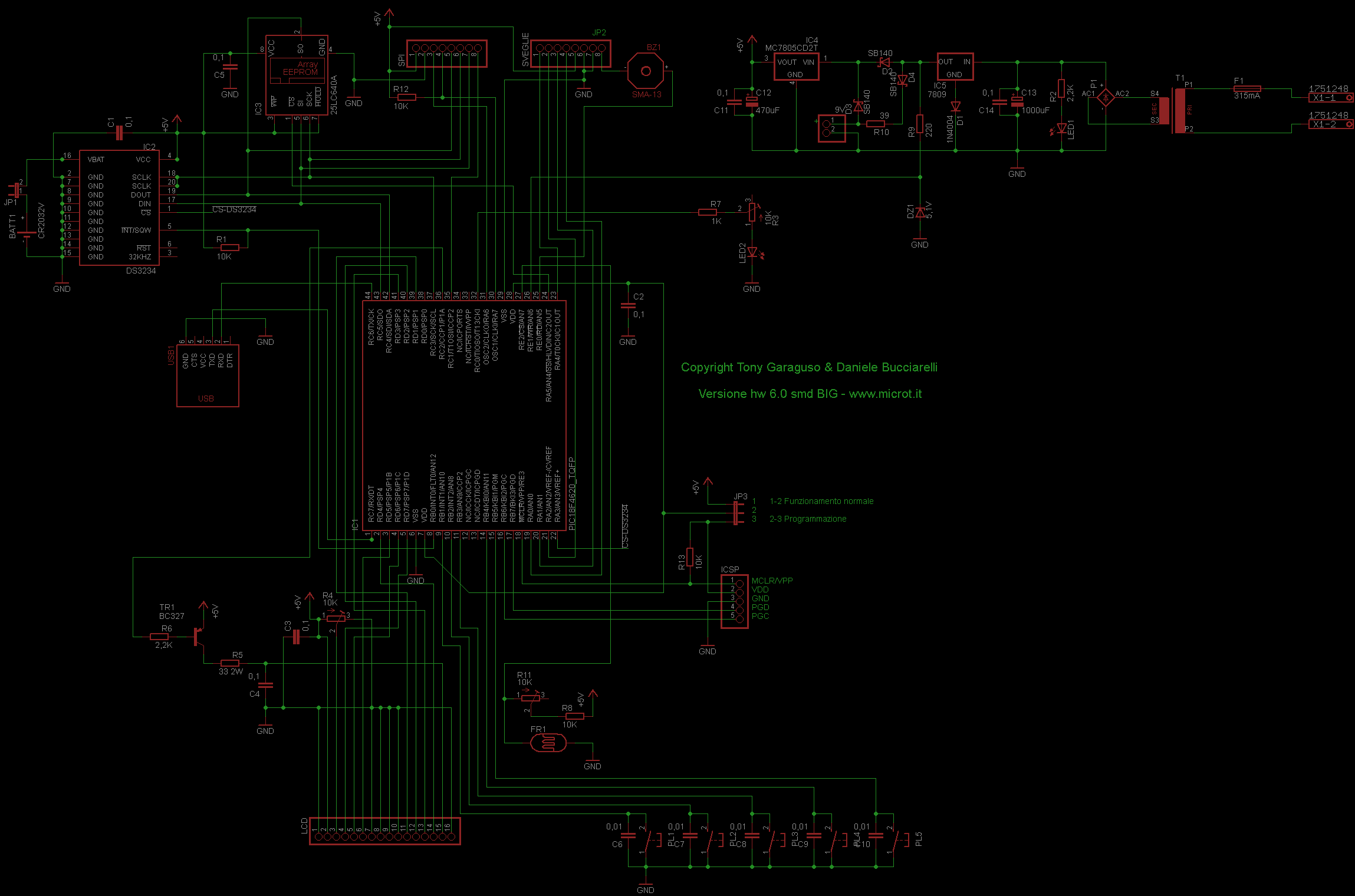

Schema elettrico SW v 4.00 - HW v 6.00 BIG

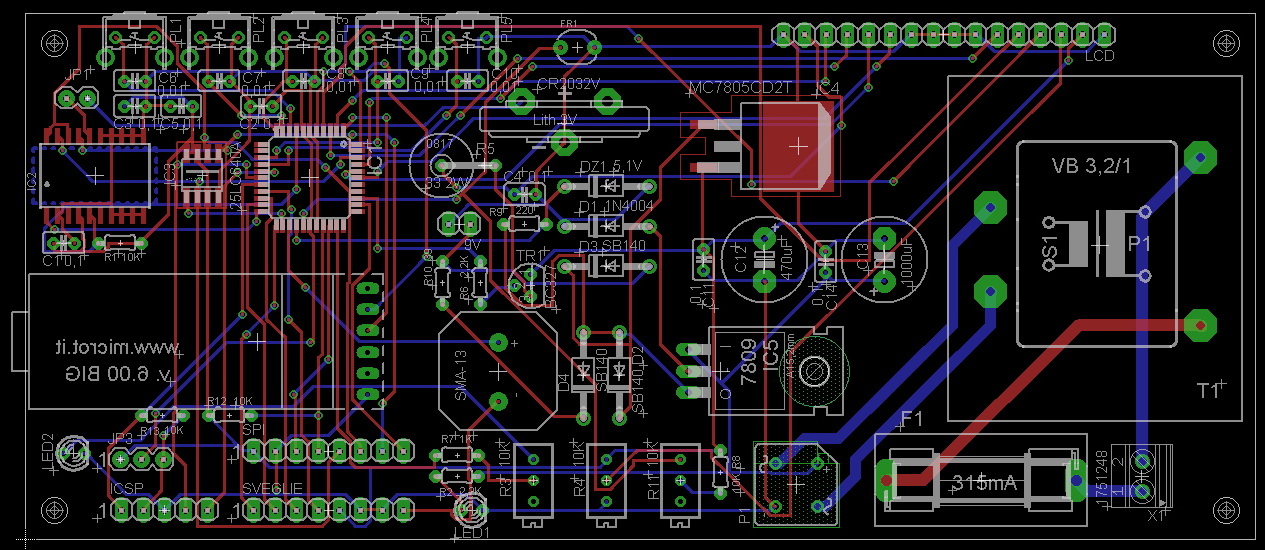

PCB con posizione componenti

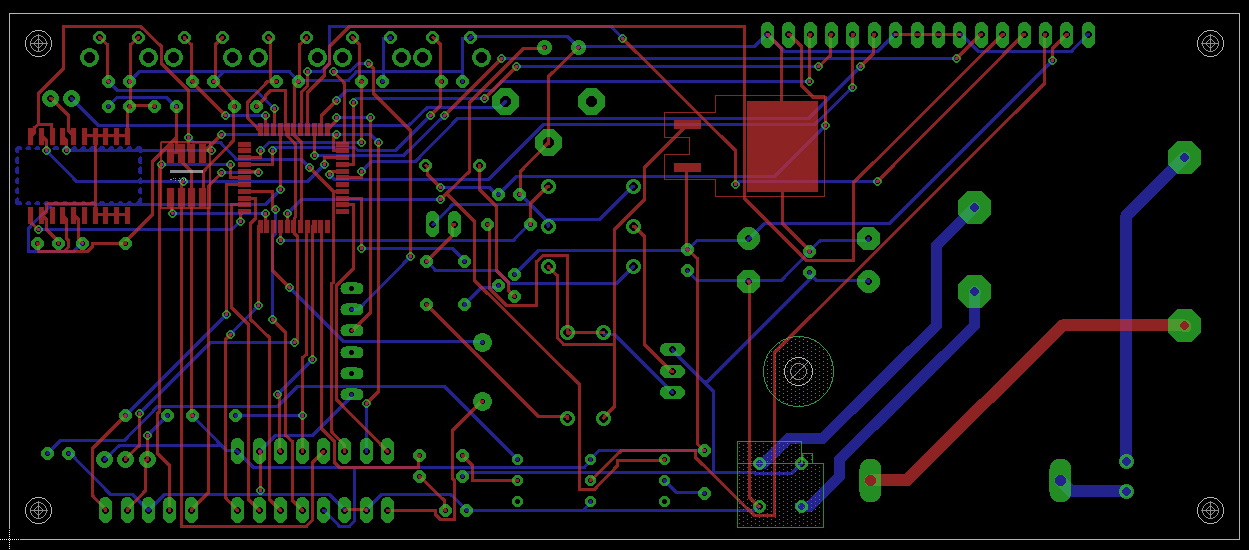

PCB Top e bottom
