Orologio con LCD e PIC 18F4620 v. 4.00 SMD

Versione SW 4.00 e HW 6.00 del 12 Maggio 2013

Riepilogo Novit

Questa versione stata realizzata con il PIC 18F4620 in versione TQFP a 44 pin, la eeprom 25LC640A in contenitore SOIC, sono stati eliminati il DS1306 e l'oscillatore compensato DS32KHz ed al loro posto stato utilizzato un DS3234 con oscillatore compensato integrato. Il DS3234 garantisce un'ottima precisione di +-2ppm.

Per la programmazione del micro stato aggiunto lo strip ICSP (Pin 1 a sinistra) ed il jumper JP3 con posizione 1-2 (sinistra) per il funzionamento normale e 2-3 (destra) per la programmazione.

Per questo progetto sono stati disegnati due pcb, uno principale ed uno secondario contenente il connettore per l'lcd, la fotoresistenza ed i pulsantini.

Per ridurre lo spazio abbiamo modficato il contenitore del 7805 (D-PAK) ed aggiunto sul bottom del pcb un ulteriore strato di rame per favorire la dissipazione, usato condensatori multistrato e resistenze da 5mm.

Il pcb principale in grado di ospitare uno dei tre moduli rs232/usb che abbiamo selezionato.

Per i pulsanti PL1 e PL5 con il fine di individuarli immediatamente al buio sono stati usati due pulsanti illuminati (a led), questi pulsanti sono facoltativi in quanto utilizzano la stessa piedinatura dei pulsantini standard.

Tutte le altre funzioni sono uguali alla versione 3.01, fare riferimento a tale versione per quanto non qui espressamente specificato. (Alcuni files sono scaricabili al fondo di questa pagina)



Il circuito elettrico completo in formato pdf A3 scaricabile dal fondo della pagina.

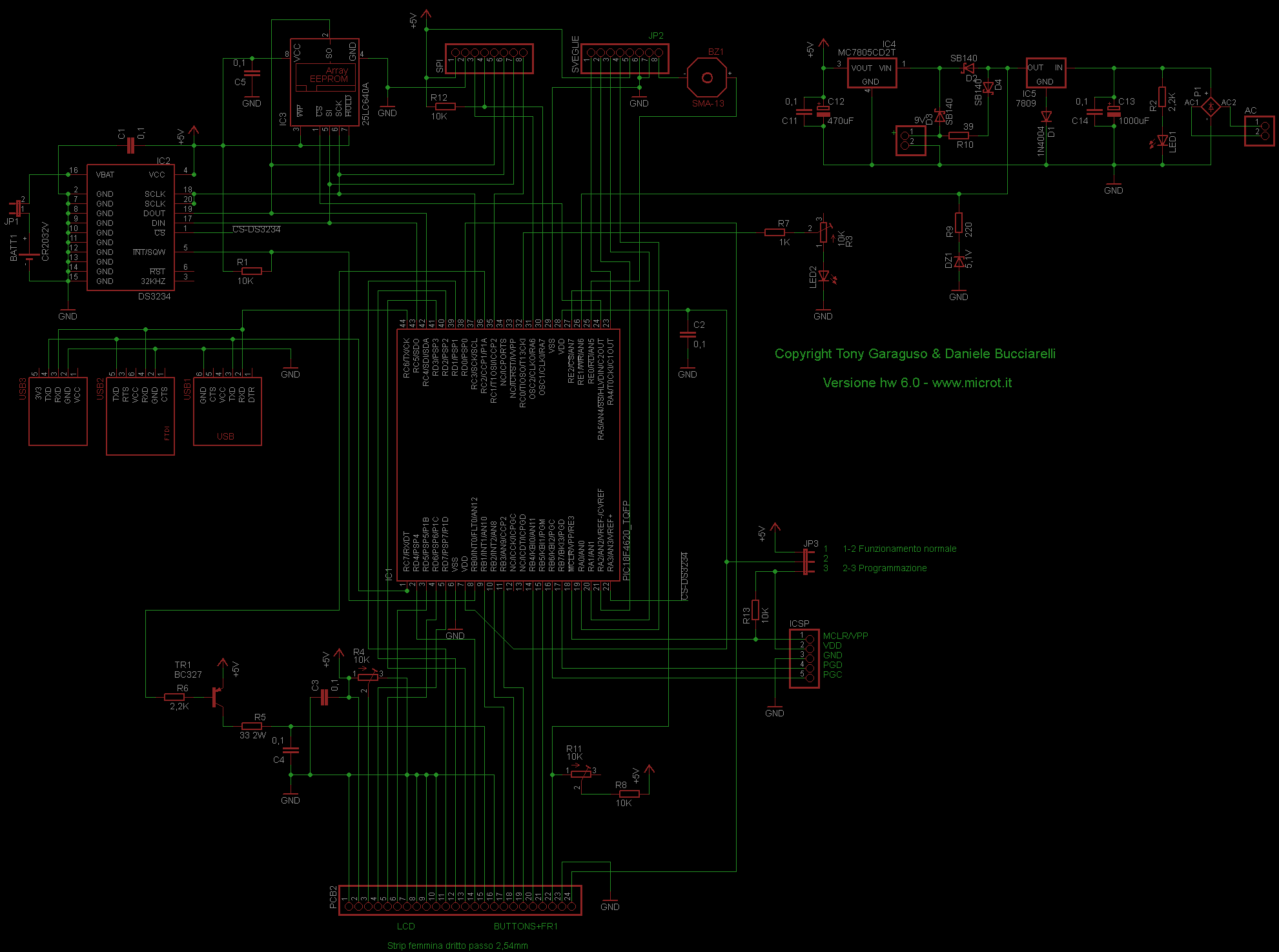

Schema elettrico PCB principale

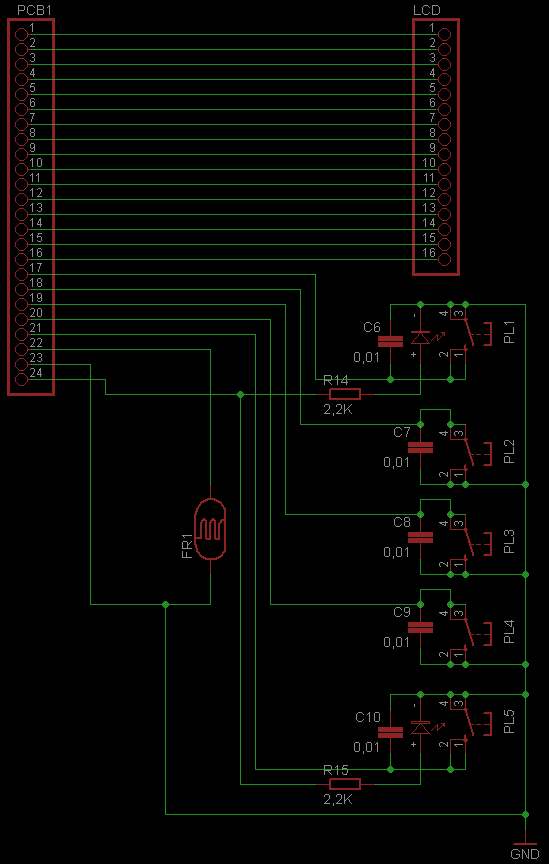

Schema elettrico PCB pulsantini, lcd e fotoresistenza

PCB Principale con posizione componenti

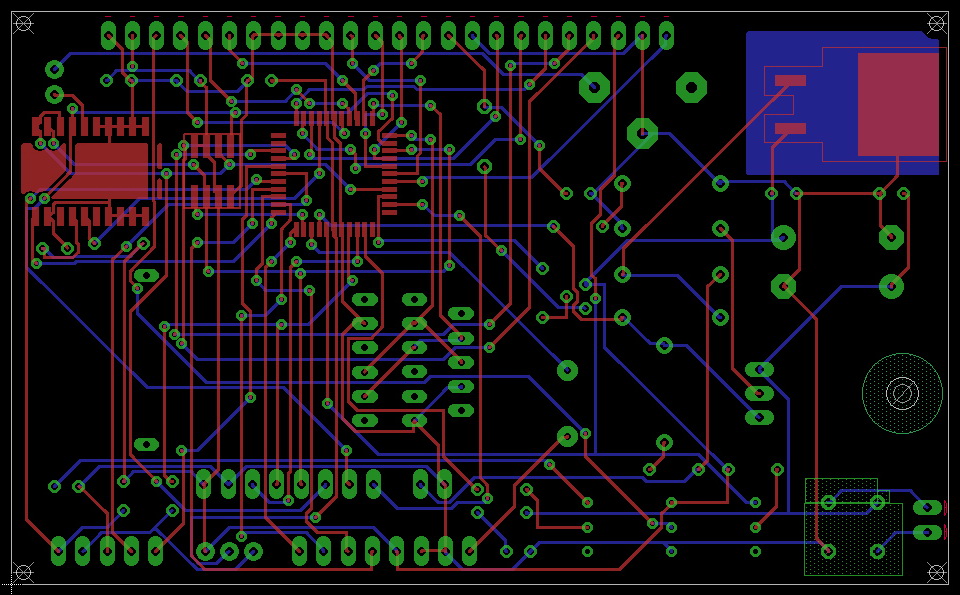

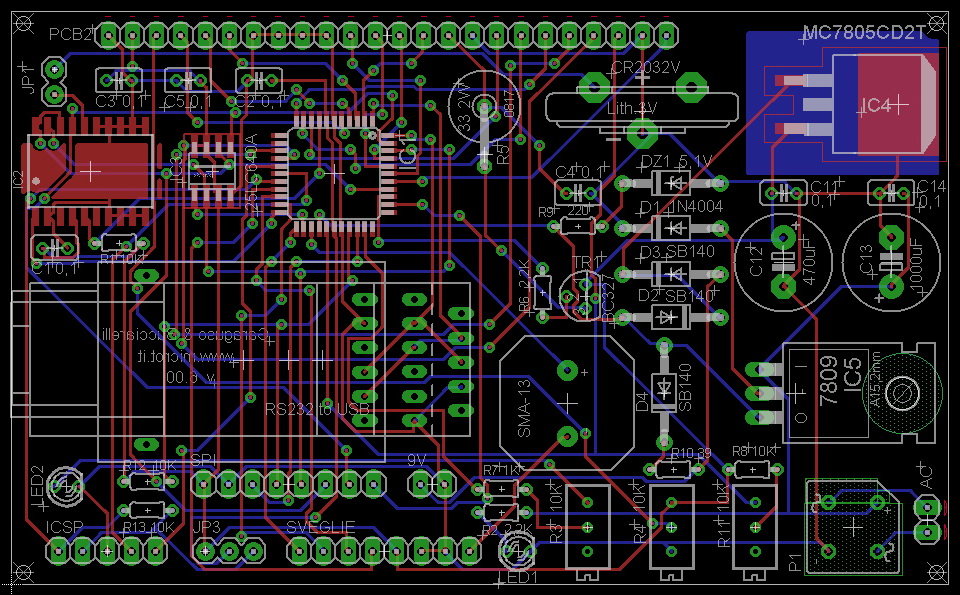

PCB Principale

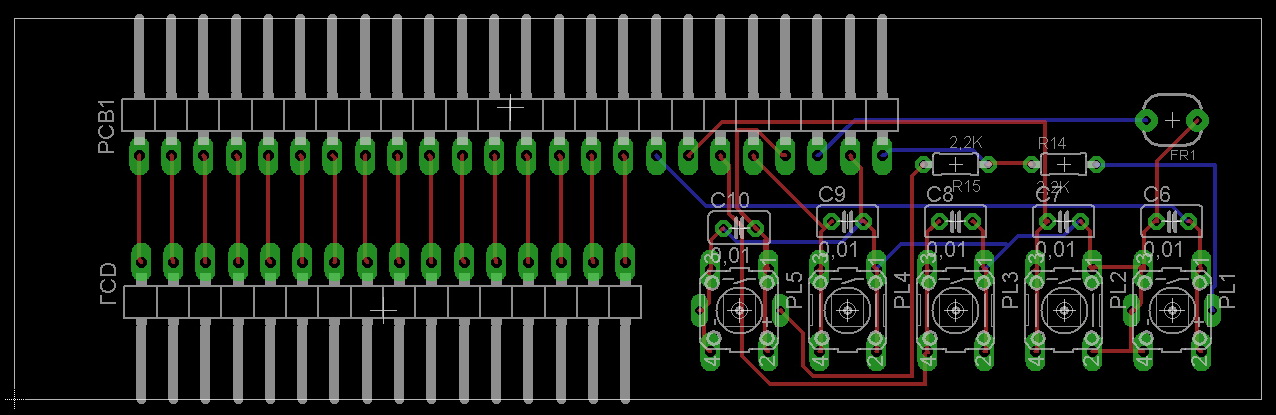

PCB Pulsantini, fotoresistenza e LCD

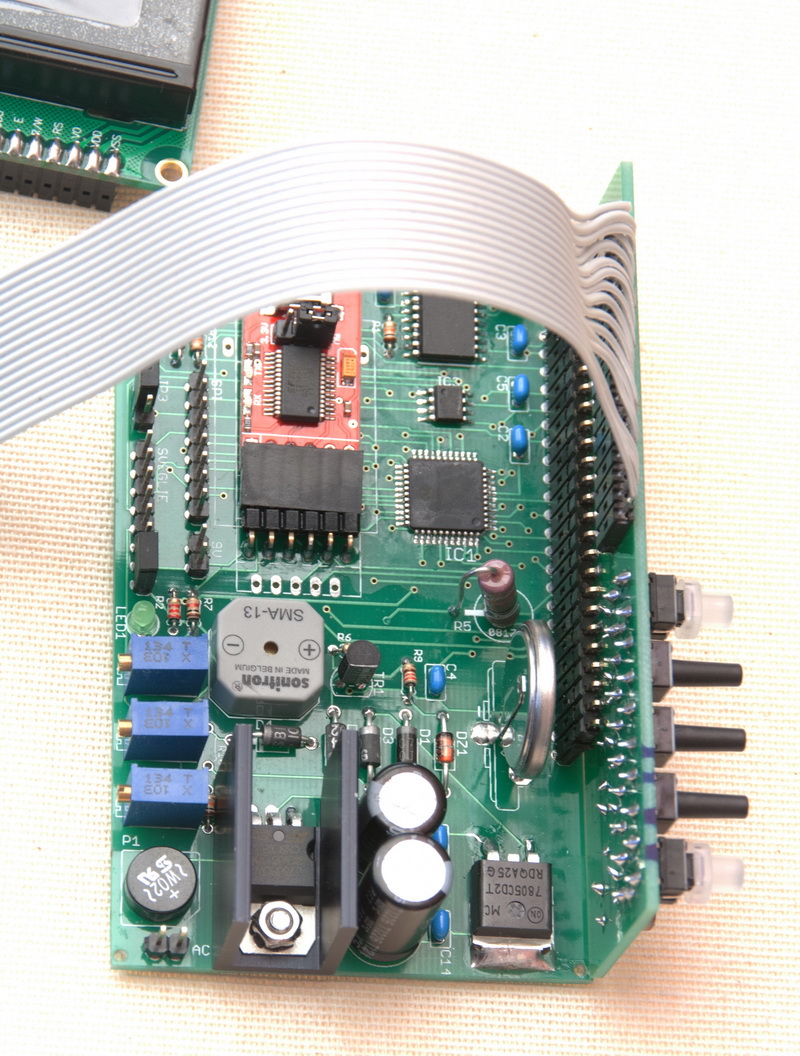

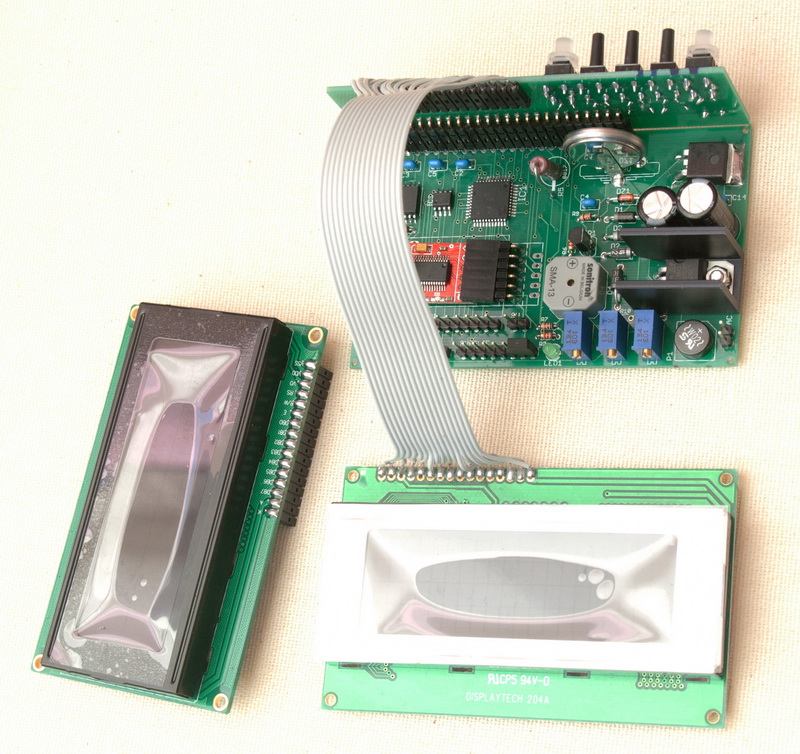

Prototipo con pulsantini illuminati

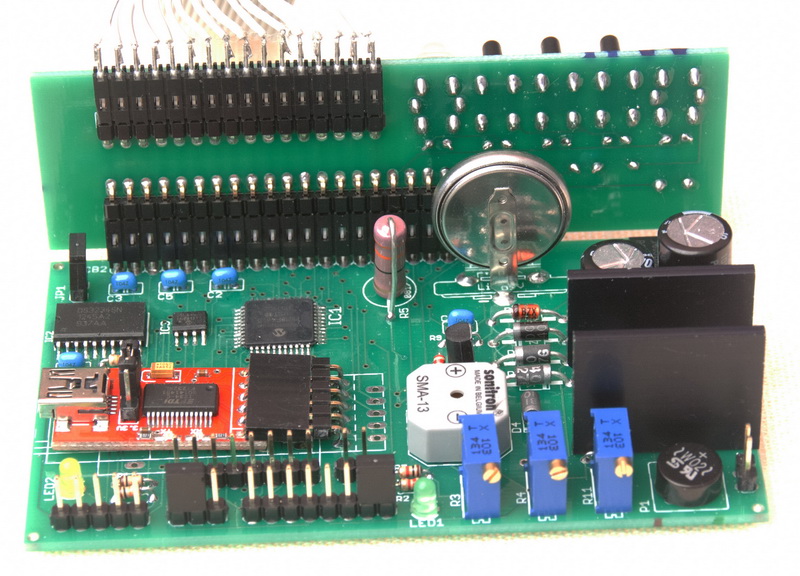

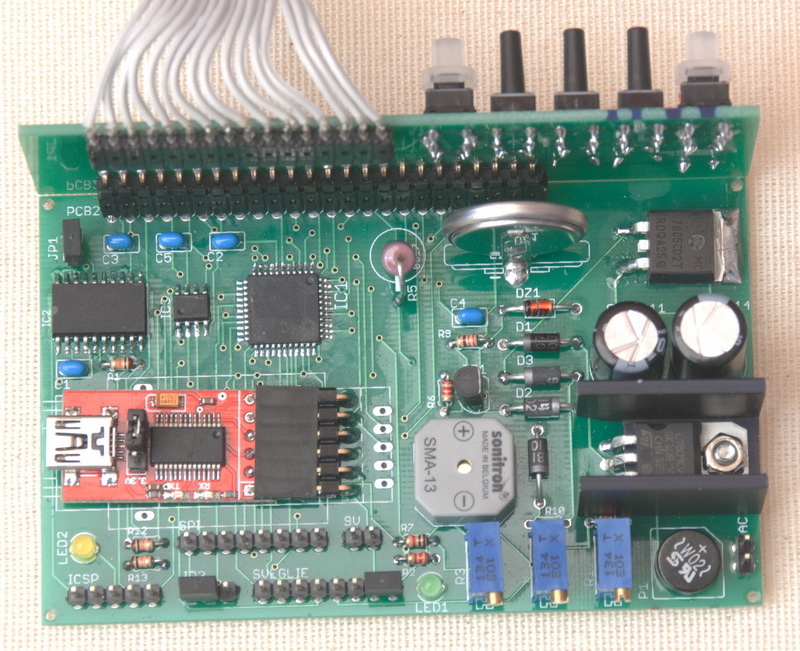

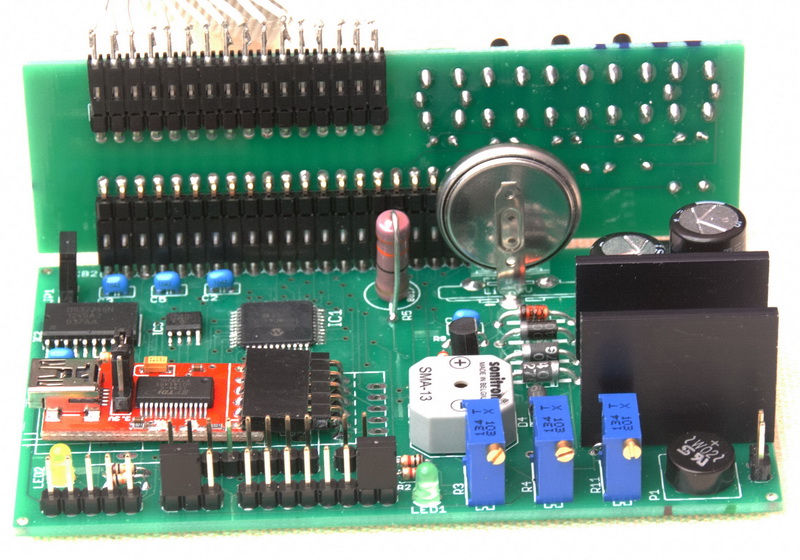

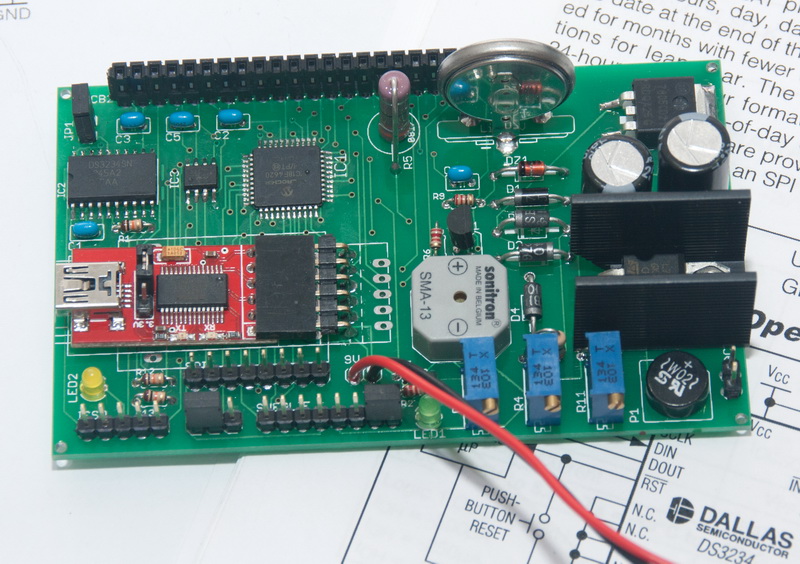

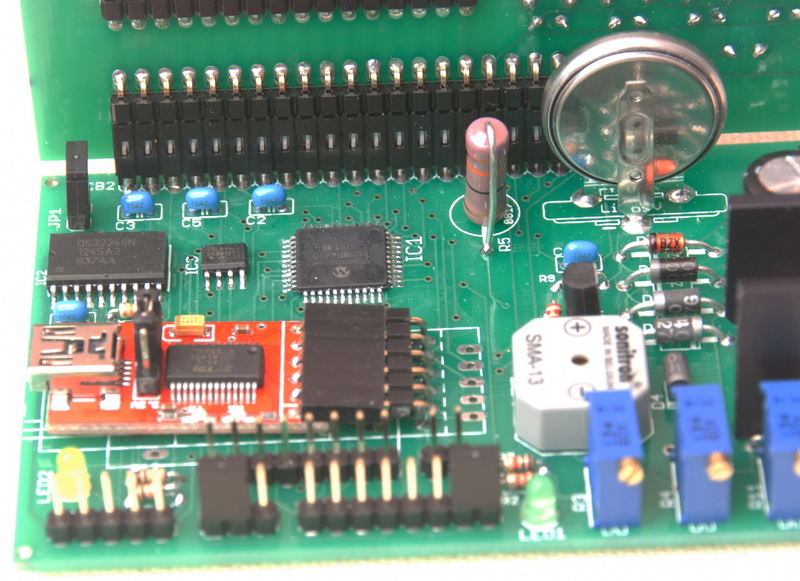

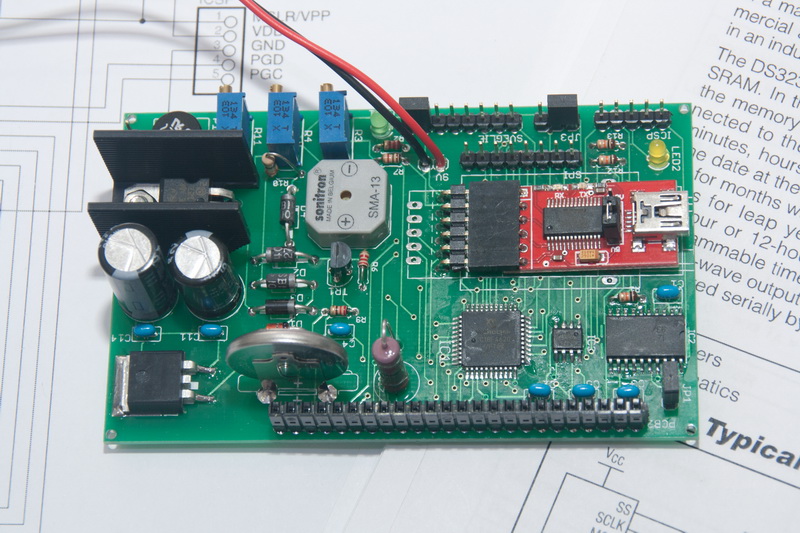

Prototipo

Prototipo

Prototipo

Prototipo

Prototipo

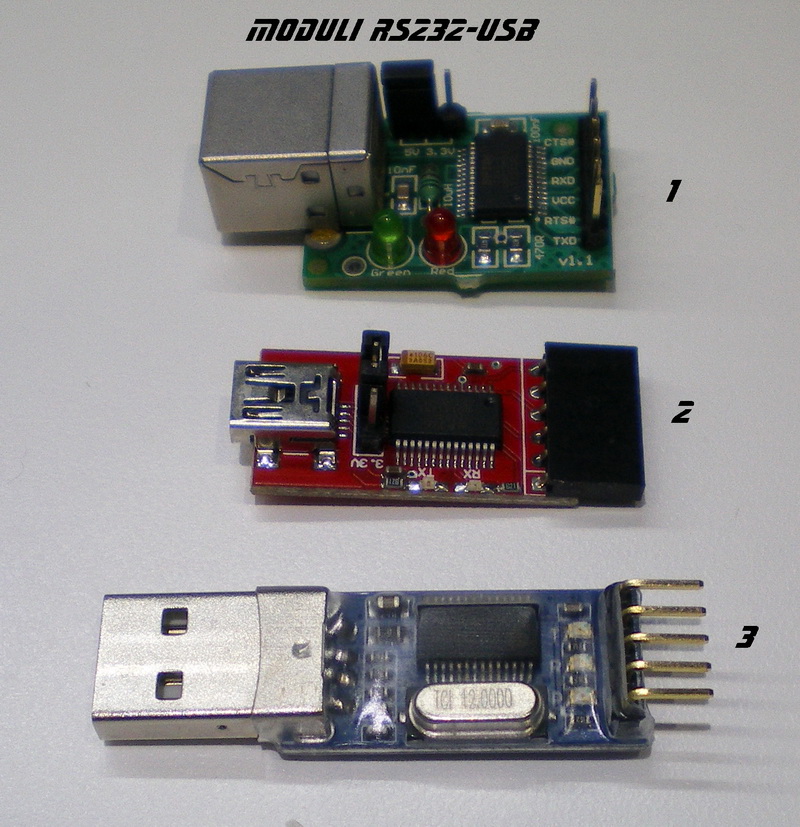

Moduli RS232/USB

Il pcb principale pu accogliere uno di questi tre moduli, sono stati numerati dall'1 al 3, il primo va saldato sul pcb principale nelle piazzole di sinistra, il secondo al centro ed il terzo a destra.

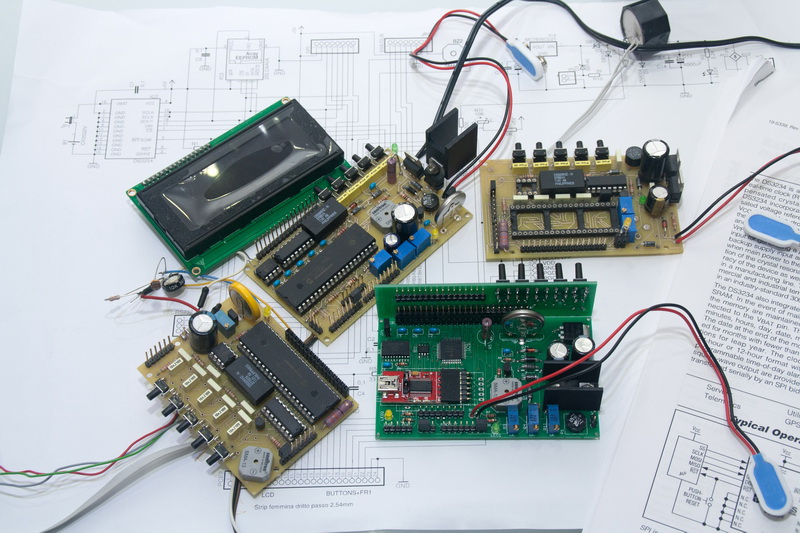

Prototipi versioni 3, 4, 5 e 6.00

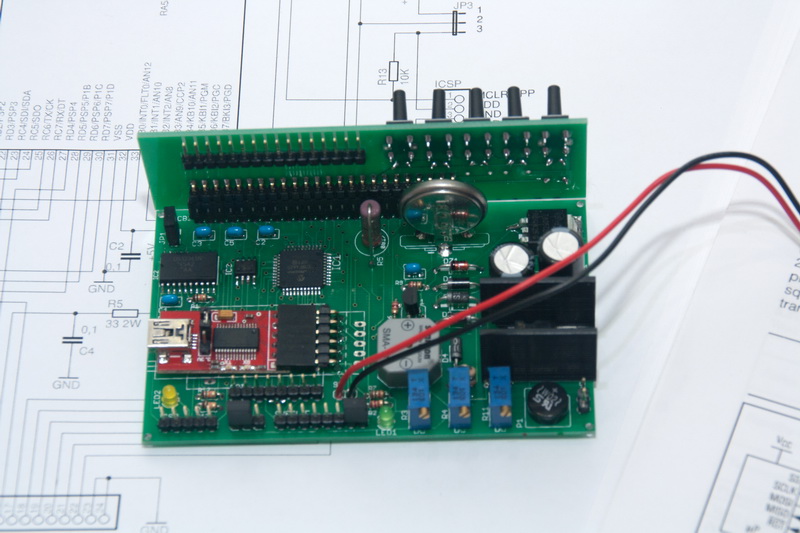

Prototipo

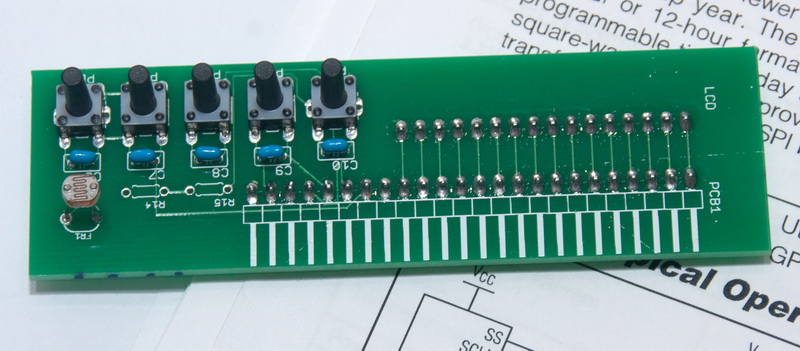

Prototipo pcb pulsanti con pulsantini standard (resistenze R14 ed R15 non montate)

Prototipo

Prototipo

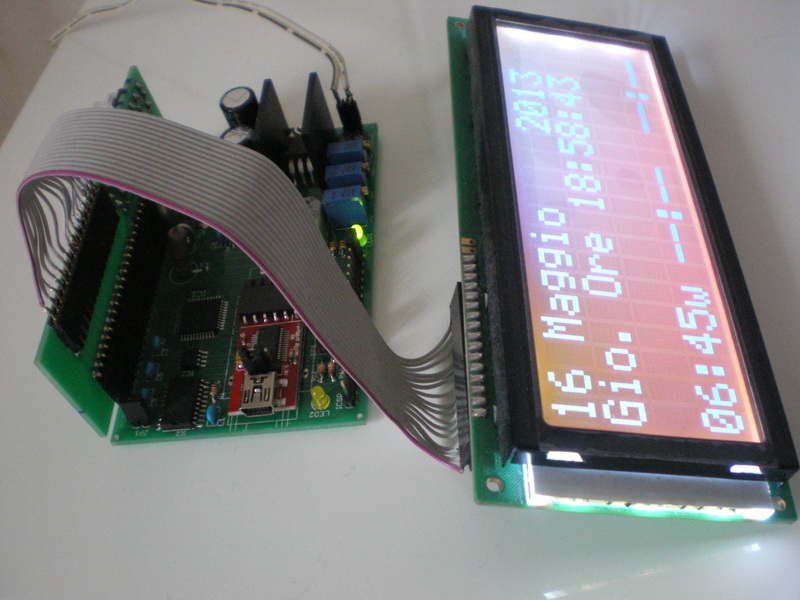

Prototipo in funzione

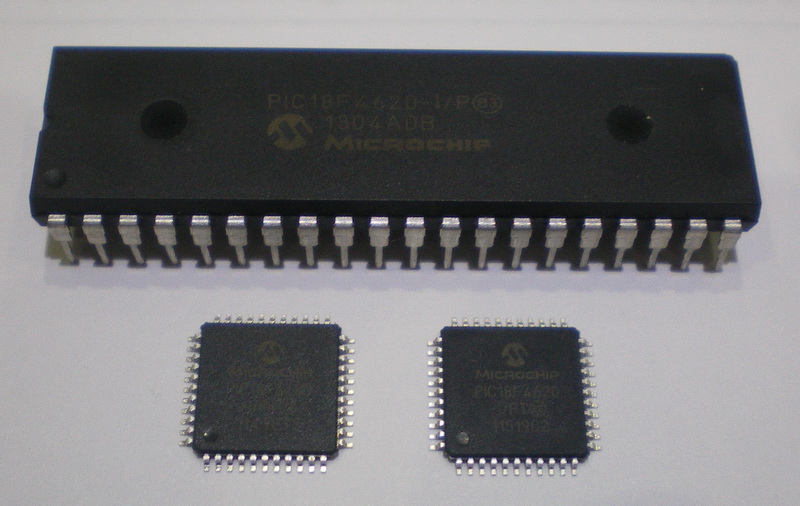

PIC 18F4620 in contenitore DIP e TQFP




File .HEX multilingua per PIC 18F4620 versione 4.00 del 12/05/2013 Clock18F v4.00.rar (18k)

Orologio 18F SMD 1.0 TQFP 1-2 Elettrico.pdf Orologio 18F SMD 1.0 TQFP 1-2 Elettrico.pdf (28k)

Datasheet DS3234 Dallas/Maxim DS3234.pdf (277k)

Regolatore 7805 Regolatore 7805.pdf (260k)

Resistenze TE Resistenze TE.pdf (116k)


Descrizione funzioni USB versione 3.01 Descrizione funzioni USB Ver 3.01.pdf (54k)

Programma PC versione 3.01 Programma PC v.3.01.rar (346k)

Database per programma PC 3.01 Database.rar (15k)

Driver adattatore FTDI Driver.rar (971k)

Driver adattatore Prolific serie PL2303 PL2303_Prolific_DriverInstaller_v1_7_0.zip (4Mb)
