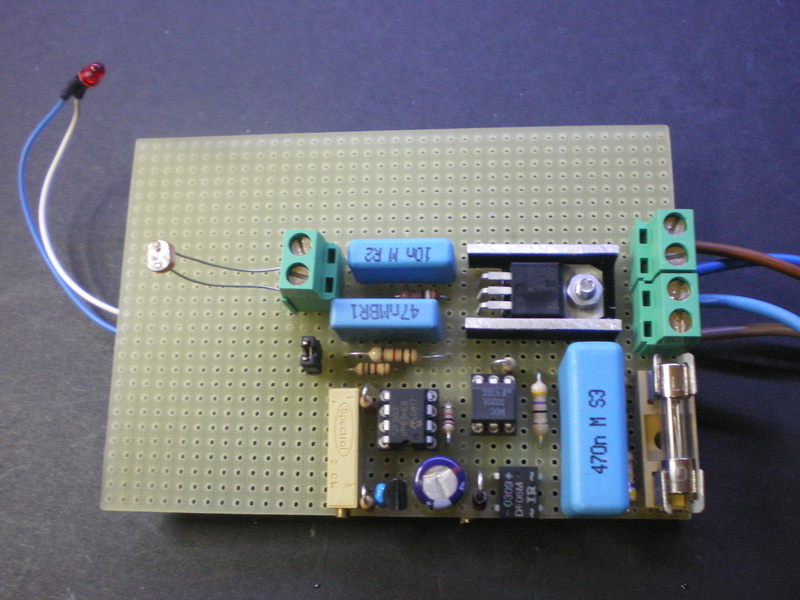

Interruttore crepuscolare a 230V~



Questo interruttore crepuscolare utilizza un micro PIC 12F683 ed č direttamente alimentato dalla tensione di rete senza traspormatore, pertanto č necessario avere le necessarie competenze tecniche per evitare incidenti.

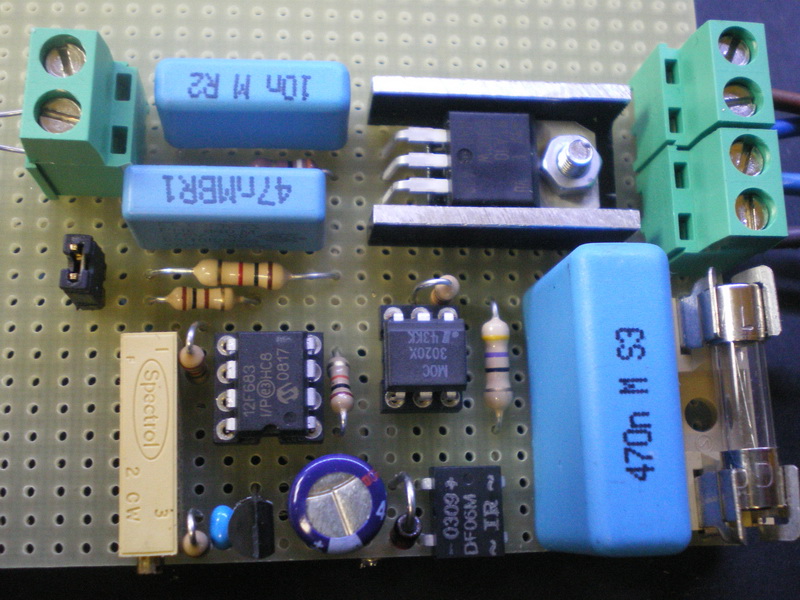

Lo schema elettrico č diviso in tre parti: L'alimentatore, il micro ed il triac. La potenza massima gestibile č determinata dal triac e dalla dimensione delle piste di potenza.


Il micro acquisisce costantemente il livello di luminositą proveniente dalla fotoresistenza, quando avviene il passaggio luce/buio o viceversa, il micro verifica che questo evento duri almeno 5 secondi consecutivi prima di cambiare eventualmente lo stato di uscita.


Il jumper J1 viene inserito in fase di taratura poichč se č presente viene soppressa la routine dei 5 secondi in modo da verificare immediatamente il livello di luminositą desiderato.




Schema elettrico




File .HEX per programmare il micro Crepuscolare230.rar (1k)
