Kit Orologio con PIC 18F4620

Siccome alcuni utenti hanno avuto difficoltà nel reperire alcuni componenti per realizzare l'orologio con PIC 18F4620 Versione 3.01 per venire incontro a chi è in difficoltà abbiamo messo insieme una sorta di kit contenente i materiali sotto indicati. Siccome si tratta di un sito amatoriale atto alla diffusione dell'elettronica, il kit viene proposto al costo dei componenti più le spese di spedizione.

Il kit comprende: Il PIC 18F4620 già programmato, DS1306, DS32KHz Oscillatore compensato, 25LC640A Eeprom, 7809 e 7805 regolatori di tensione, BC327, Display LCD (standard) 4 righe 20 caratteri bianchi, Buzzer SMA13, Batteria ricaricabile 9V NiMh, Batteria litio 3V, Fotoresistenza, 5 pulsantini da circuito stampato, Ponte raddrizzatore, Zener 5,1V 0,5W, 3 Diodi Schottky, 1N4004, 4 zoccoli torniti professionali 40, 16, 14 e 8 pin, Clips per batteria 9V, 2 led, 2 jumper, 1 strip maschio passo 2,54, tutte le resistenze, trimmer multigiri e condensatori, modulo convertitore RS232/USB tipo PL2303 ed il circuito stampato. (Sono esclusi trasformatore e contenitore).

Siccome sono presenti altre versioni di questo orologio, chi è interessato al PCB o al KIT mi contatti via email.

Descrizione e Programmi

Istruzioni di montaggio MontaggioKit.pdf (570k)

File .HEX multilingua per PIC 18F4620 versione 3.01 del 12/03/2013 Clock18F v3.01.rar (17k)

PCB versione 5.00 (di Dr. Bucciarelli Daniele)

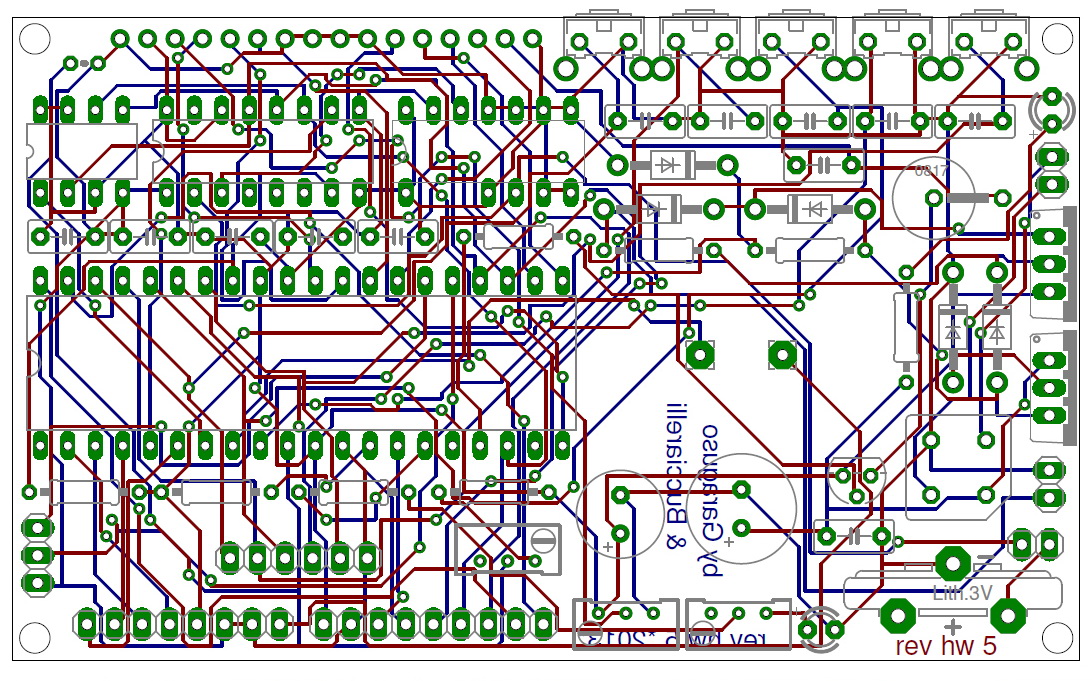

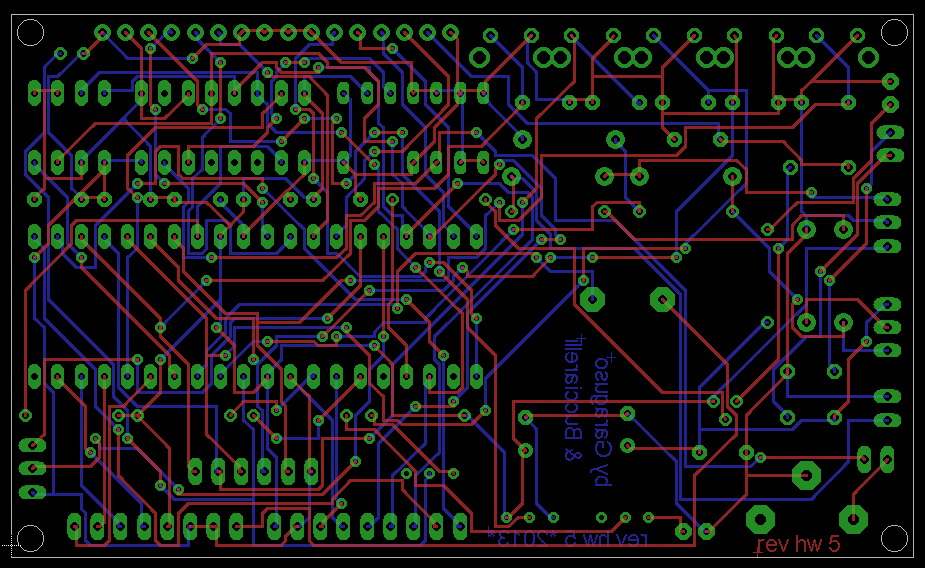

Top, Bottom e posizione componenti

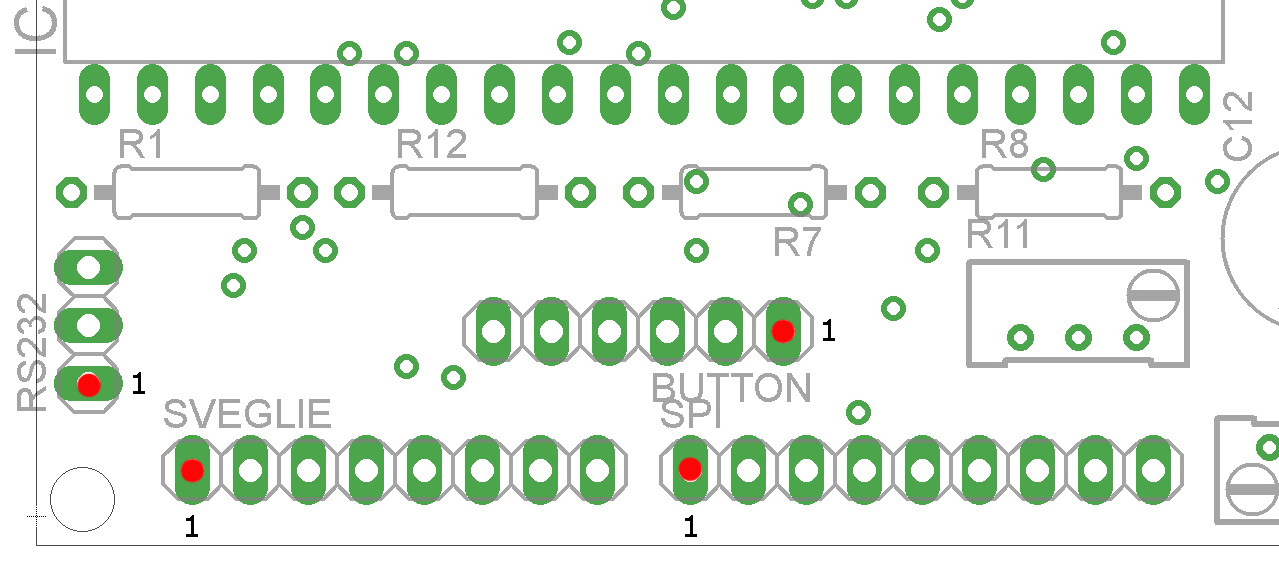

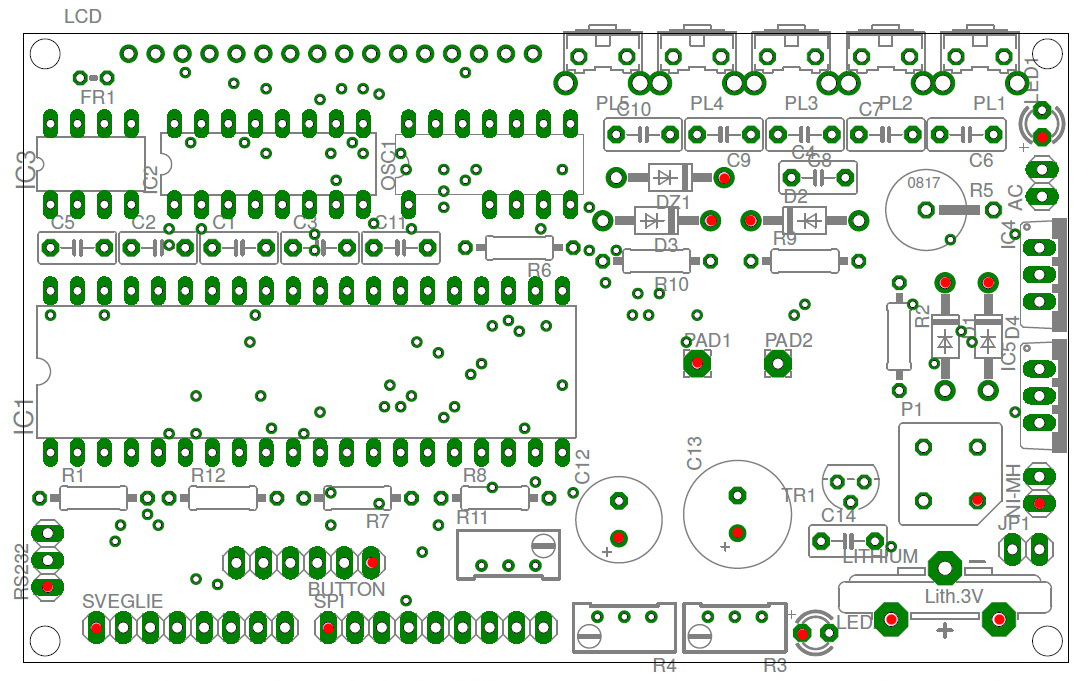

Nomi componenti e pin-strip, in rosso pin numero 1 degli strip e positivo dei componenti polarizzati

Dettaglio segnali strip

RS232: 1 GND, 2 TX micro a RX modulo, 3 RX micro a TX modulo

SVEGLIE: 1 Out comune sveglie, 2 Out sveglia 3, 3 Out sveglia 2, 4 Out sveglia 1, 5 VCC +5V, 6 GND, 7 e 8 JP2 jumper per attivare buzzer BZ1

SPI: 1 VCC +5V, 2 GND, 3 Riserva sensore, 4 SDA sensore temperatura/umidità (v3.10), 5 SPI IN micro, 6 SPI Clock micro, 7 SPI Out micro, 8 pin 40 micro, 9 pin 39 micro

BUTTON: 1 GND, 2 PL1, 3 PL2, 4 PL3, 5 PL4, 6 PL6

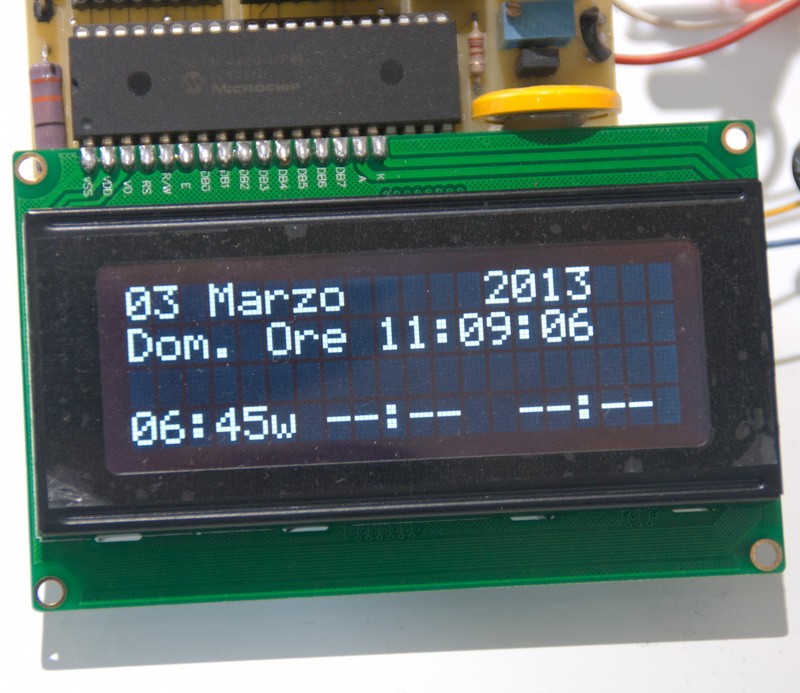

Display LCD Standard (Bianco su fondo nero)

Display LCD Standard (Bianco su fondo nero)

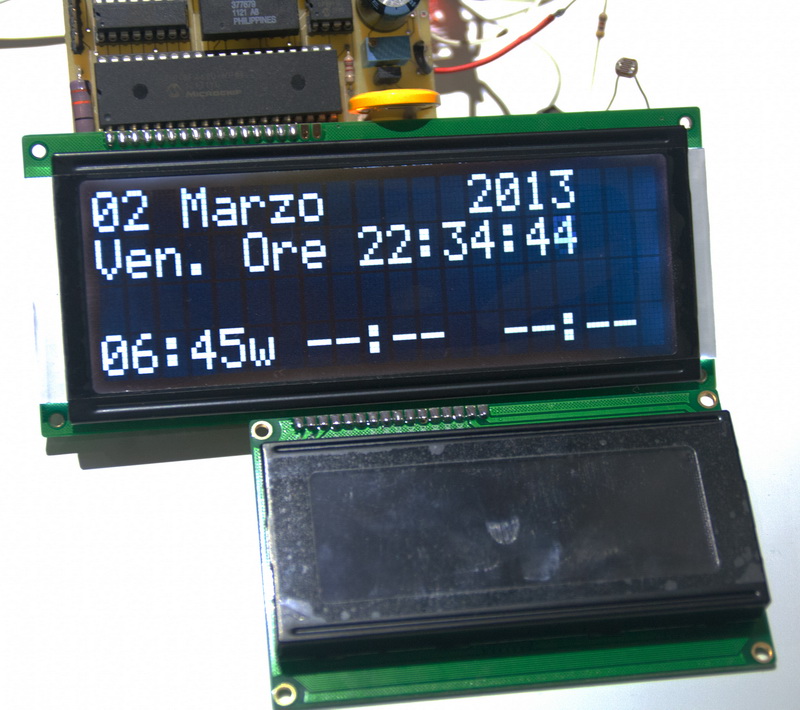

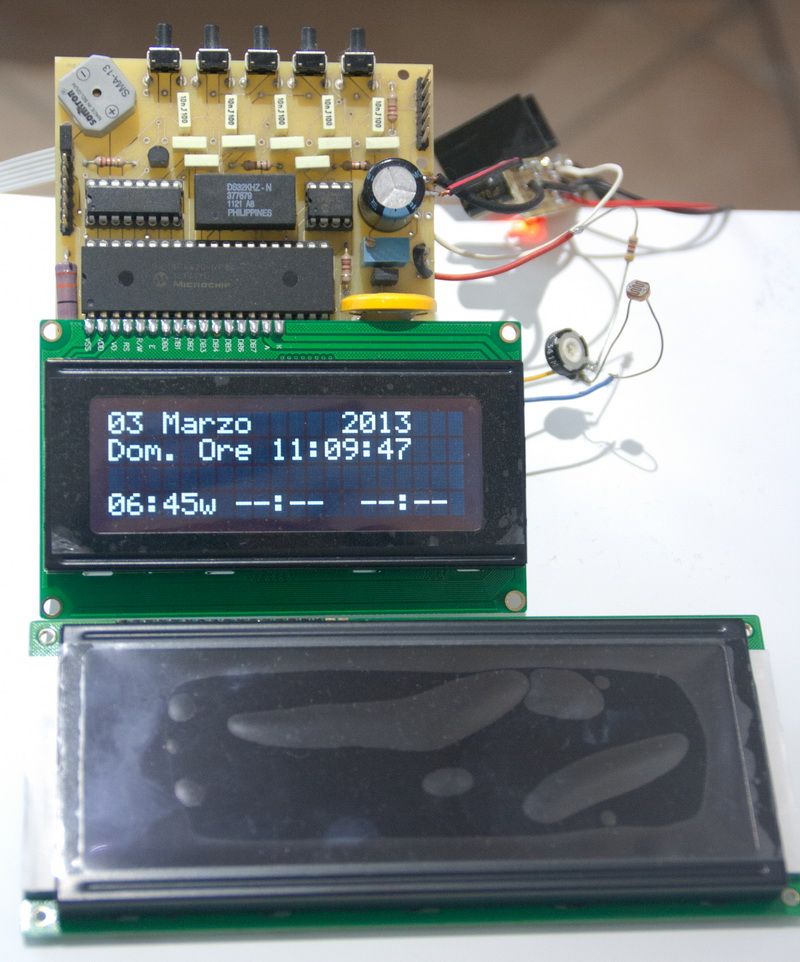

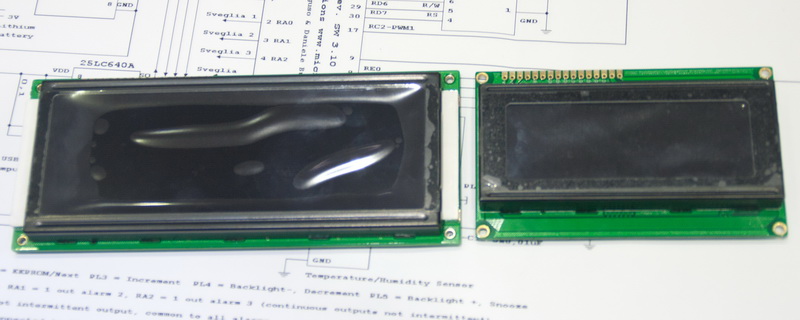

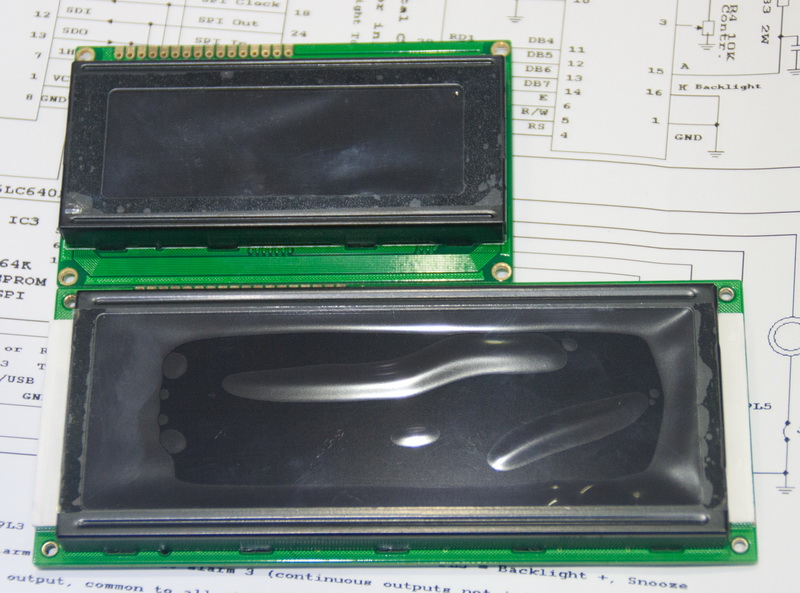

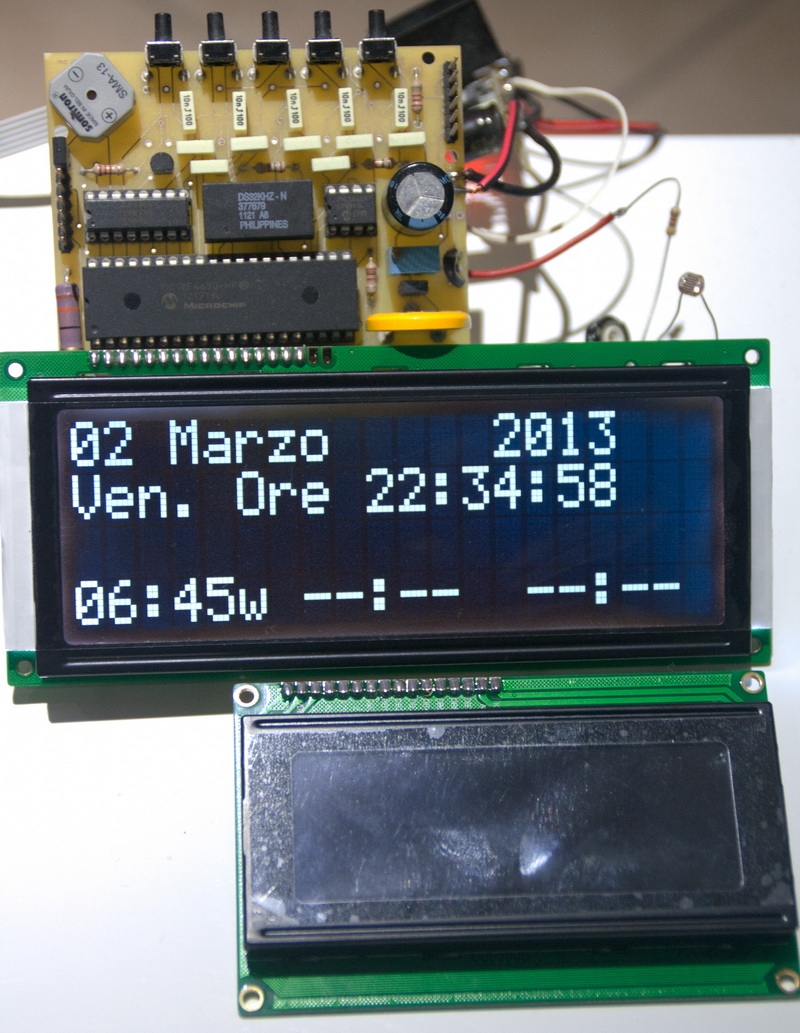

Display LCD Standard (Bianco su fondo nero) confronto con "Big" LCD

Foto durante il montaggio

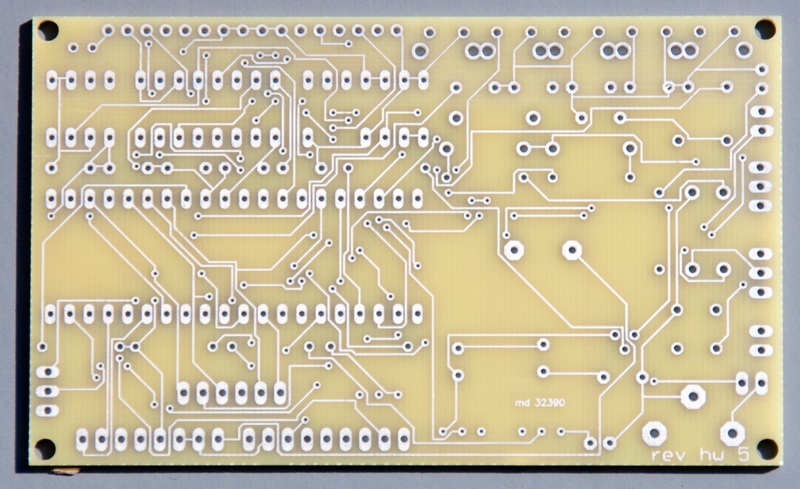

PCB Versione 5.00 lato componenti

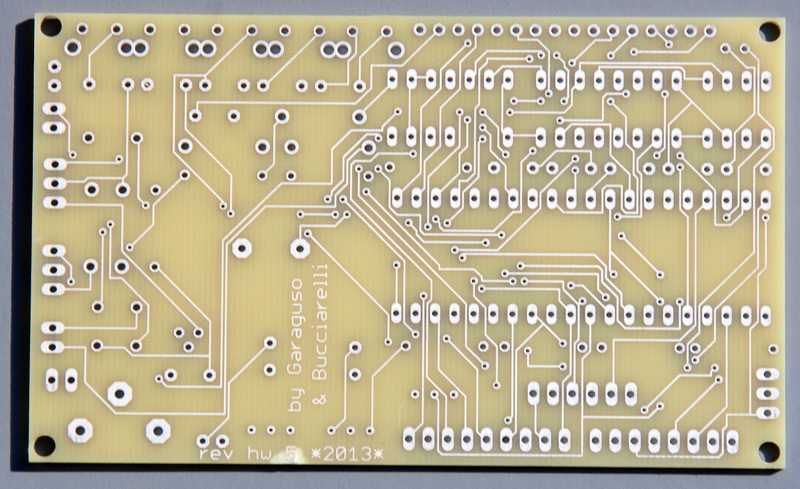

PCB Versione 5.00 lato saldature

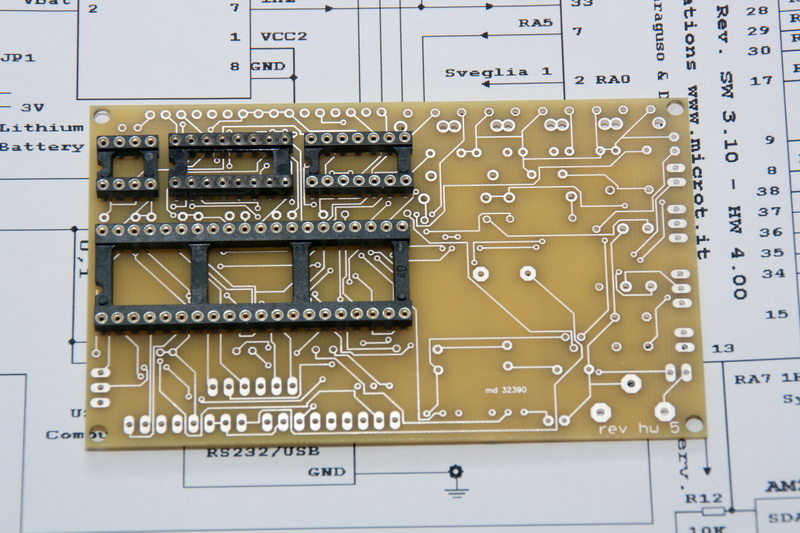

Montaggio zoccoli torniti

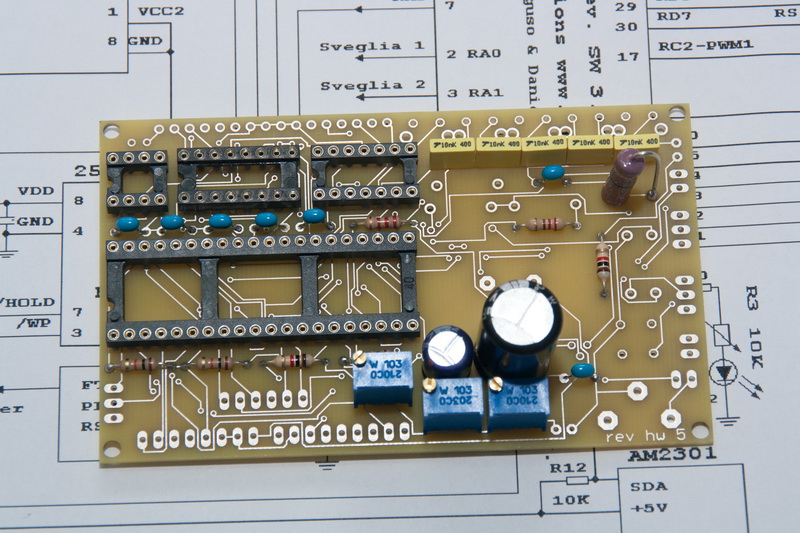

Montaggio resistenze e condensatori (Manca R10 per prove di corrente)

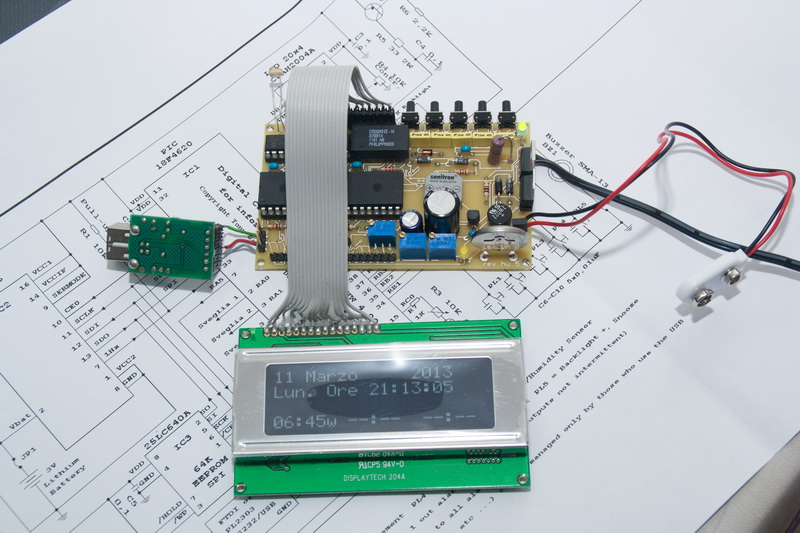

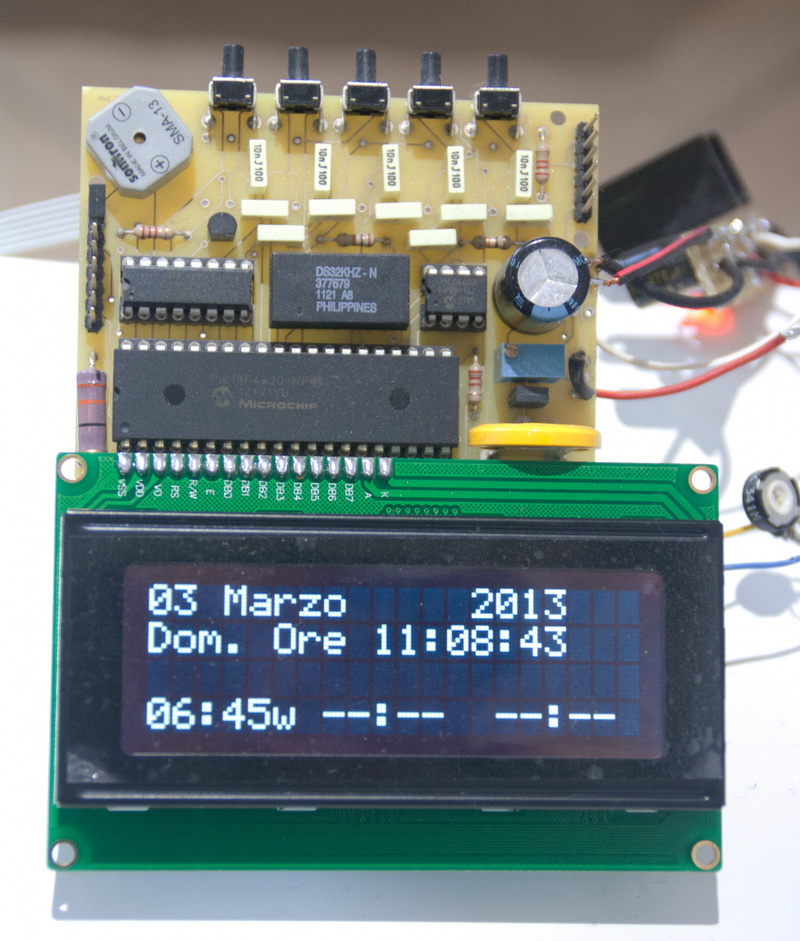

Prima accensione con LCD di prova

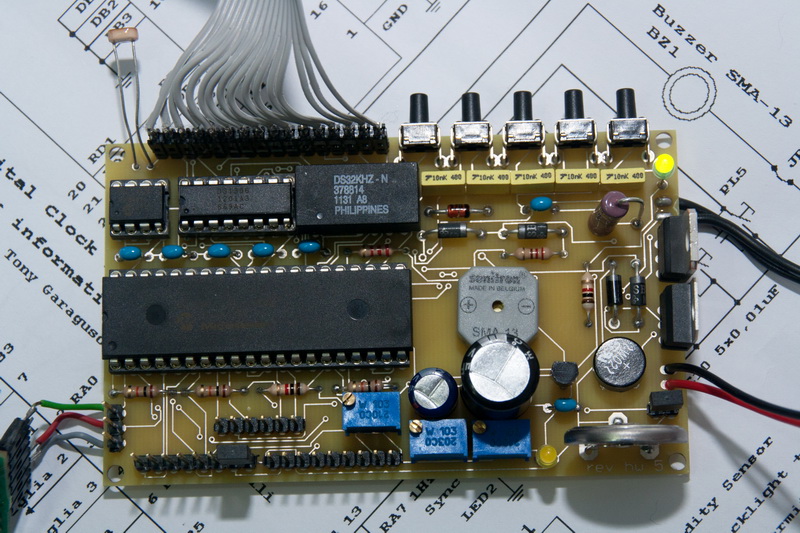

Vista dell'insieme (Manca R10)
