Termometro Portatile

con LCD e PIC 18F1320

ATTENZIONE: Chi ha realizzato questo o altri progetti presenti in questo sito, per favore pu inviarmi sulla mia email delle foto delle sue realizzazioni? Vorrei metterle qui on-line in modo che siano visibili e possano servire da spunto per nuove idee, realizzazioni diverse o modifiche , seguendo in questo modo lo spirito di questo sito che a favore della divulgazione e conoscenza gratuita dell'elettronica.
Inoltre se voi, mentre inviate le foto dei vostri prototipi, mi autorizzate a mettere on-line insieme alle foto almeno il vostro nome e la vostra email, potrete essere contattati o potrete contattare un altro utente che ha realizzato lo stesso progetto in modo da poter fare insieme dei confronti costruttivi.
Vi ringrazio anticipatamente, Tony

Questo termometro digitale portatile in grado di misurare la temperatura corrente da -55C a +125C,  con memorizzazione delle temperature minima e massima e gestione di un allarme sia sonoro che attiva un out del microcontroller per poter pilotare un carico. E' possibile impostare sia un allarme di soglia minima che di massima temperatura.

Se alimentato a batterie conviene montare in display NON retroilluminato, altrimenti se si usa un alimentatore possibile montare (come nel prototipo) un display retroilluminato.

Il software dispone di un men per le varie impostazioni ed azzeramento delle temperature minima e massima memorizzate.

Il sensore di temperatura un Dallas 18B20 digitale.





Schema Elettrico

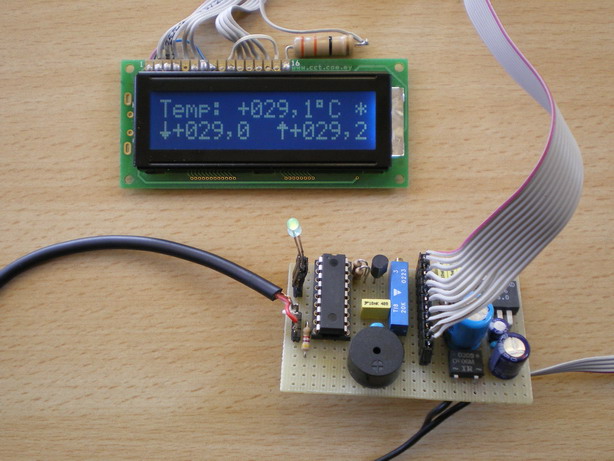

Prototipo con LCD retroilluminato


Prototipo

Prototipo

Prototipo

Dallas 18B20

Display retroilluminato

Prototipo

Prototipo

Prototipo

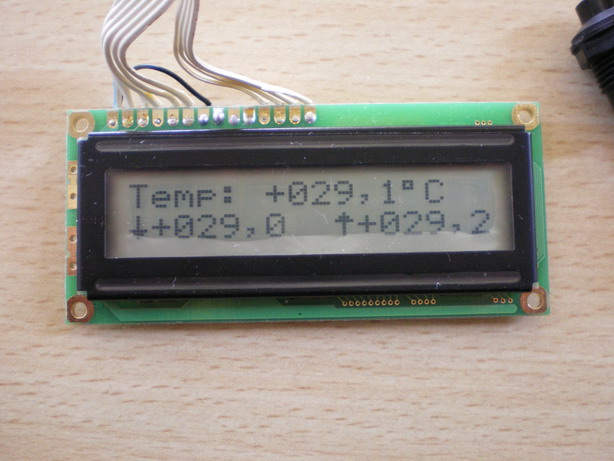

Prototipo con display non retroilluminato

Display non retroilluminato

Prototipo

Prototipo

Prototipo


Data sheet 18B20 DS18B20.pdf (293k)

Il file HEX non disponibile in quanto in lavorazione
